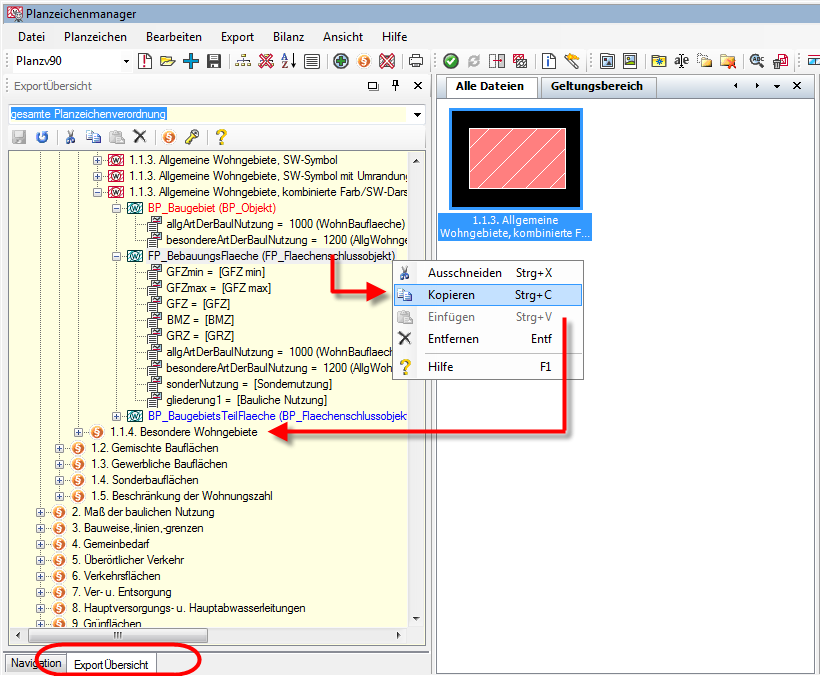

Die Exportübersicht zeigt in einer, an die aktuelle Planzeichendatenbank angelehnte, Navigationsansicht die einem Planzeichen zugewiesenen Objektklassen und Wertelisten für den Export nach XPlanung und dem entsprechenden Import an.



Die Exportübersicht ist nur im Expertenmodus sichtbar. Unter den einzelnen Planzeichen erscheinen die zugewiesenen Objektklassen und Wertelisten. Eine Editierung der Zuweisungen ist hier nicht möglich, die Ansicht dient letztlich nur der Übersicht. Eine Editierung kann im Fenster Exportdaten auf der rechten Seite des Planzeichenmanagers erfolgen. Was jedoch in der Exportübersicht ausdrücklich vorgesehen ist, ist ein Kopieren der einzelnen Export- bzw. Importkonfigurationen. Das ist deswegen sinnvoll, weil in WS LANDCAD mitunter mehrere technisch unterschiedliche Planzeichen existieren, diese Unterschiede für XPlanung aber keine Relevanz haben. Man kann also die Konfigurationen auf inhaltlich identische Planzeichen übertragen.


Die Objektklassen werden farblich wie folgt unterschieden:

rot = diese Objektklasse wird entweder für den Export und/oder den Import nicht berücksichtigt

blau = ein Teil der Werte/Attribute können beim Export und Import nicht interpretiert werden

schwarz = alle Objektklassen und Werte werden beim Export und Import erkannt


Wenn eine Objektklasse blau oder gar rot erscheint, muss es sich nicht zwangsläufig um einen Fehler handeln, sondern soll nur aufzeigen, dass willentlich oder versehentlich Sachdaten nicht übergeben werden können.


Die Toolbar der Exportübersicht stellt folgende Funktionen zur Verfügung:

Kopierte und neu eingefügte Objektklassen müssen über das Disketten-Symbol gespeichert werden. Falls Änderungen erfolgt sind, erscheint es blau.

Vor dem Wechsel auf die normale Navigationsansicht muss – falls Änderungen erfolgten – die Planzeichendatenbank neu eingelesen werden.

Eine markierte Objektklasse kann ausgeschnitten werden.

Eine markierte Objektklasse kann kopiert werden.

Eine zuvor kopierte Objektklasse kann hierüber bei einem anderen Planzeichen eingefügt werden.

Die Zuweisung einer Objektklasse zu einem Planzeichen kann hierüber gelöscht werden.

Die Ansicht der Planzeichen ist gemäß der Paragrafen der aktuellen Bibliothek sortiert.

Die Ansicht der Planzeichen ist nach der aktuellen Objektschlüsseldatei sortiert.

Ruft die Hilfe auf.
