Um die Sachdaten eines angewendeten Planzeichens editieren zu können, muss WS LANDCAD wissen, aus welcher Planzeichenbibliothek ein Planzeichen stammte. Um versionsübergreifend mit den Planzeichen arbeiten zu können, merkt sich WS LANDCAD nicht den gesamten Pfad zur Bibliothek, sondern nur den Namen (siehe Spalte Bibliothek).

Nun kommt es regelmäßig vor, dass man die Bibliotheken (z. B. Planzv90.sqlite) von WS LANDCAD abwandeln und im hauseigenen Netz ablegen möchte. Leider wird dann häufig nicht der Standardpfad im Setup geändert, sondern über Neue Bibliothek hinzufügen eine gleichbenannte Bibliothek ein zweites Mal geladen. Der an den Planzeichen abgespeicherte Bibliotheksname lautet dann z. B. Planzv90_1

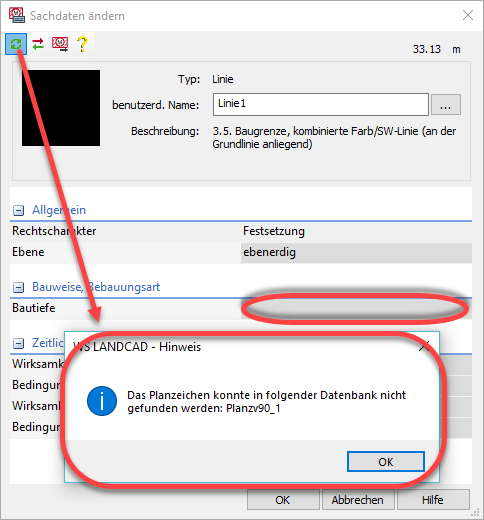

Solange man nun innerhalb des Netzwerks oder der WS LANDCAD-Version mit den Planzeichen arbeitet, entstehen letztlich keine Probleme. Wechselt man allerdings die Version oder wird die DWG außerhalb des Hauses bearbeitet, kann das Programm die Bibliothek u. U. nicht auffinden, weil der Name 'Planzv90_1' nicht definiert ist. Wenn man nun Planzeichen mit dem Befehl Sachdaten editieren wählt, sind die Sachdatenzeilen ausgegraut und das Dia-Feld ist schwarz. Über das Werkzeug "Sachdatenfelder und Eigenschaften mit aktueller Bibliothek abgleichen" erscheint die Meldung:




Um dennoch im Anschluss mit den Sachdaten weiterarbeiten zu können, ist Folgendes durchzuführen: Entweder fügt man den Pfad zur Planzv90_1.sqlite im Setup über das Datei öffnen-Symbol wieder hinzu oder benennt den Bibliotheksnamen an den Planzeichen um. Zum Umbenennen öffnet man auch das Setup. Im Register Bibliotheken sind in diesem Fall die Pfade der Bibliotheksnamen leer und rot unterlegt.

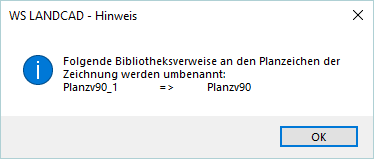

Den Namen kann man ändern. Wenn die Planzeichen zukünftig mit der Planzv90.sqlite weiterbearbeitet werden sollen, wäre z. B. Planzv90_1 in Planzv90 zu ändern. Der Name des geänderten Bibliotheksnamens wird anschließend kursiv dargestellt und mit OK erfolgt die Umbenennung an den fehlerhaften Planzeichen der Zeichnung:
