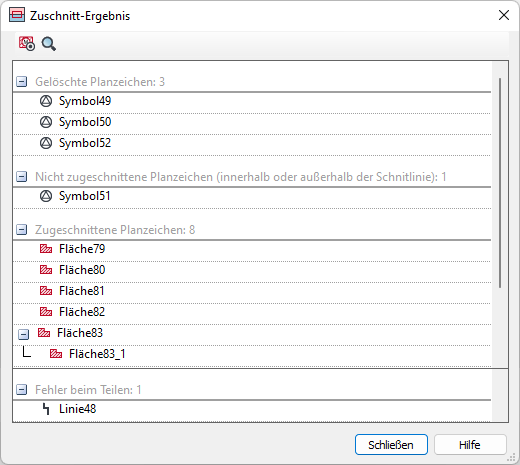

Der Befehl Planzeichen zuschneiden ändert Planzeichen durch ein Löschen oder Teilen. Gewählte Planzeichen können aber wegen fehlendem Kontakt zur Schnittlinie oder technischer Probleme unter Umständen nicht editiert werden. Der Dialog Zuschnitt-Ergebnis führt die Resultate und problematischen Planzeichen mitsamt deren benutzerdefinierten Namen (siehe Sachdaten-Dialog) auf.



In einer Toolbar stehen zwei Funktionen zur Verfügung:

Ein Objekt oder alle einer Ansichtsklasse können mithilfe der Funktion Im Browser selektieren im Projektbrowser selektiert werden. Ausgenommen davon sind natürlich gelöschte Objekte.

Wenn man ein oder mehrere Objekte in dem Dialog selektiert, kann man sich mittels Zoom diese in den aktiven Bildschirmausschnitt holen.


Die gewählten Planzeichen können situationsbedingt in vier Ansichtsklassen unterteilt sein:


  • Gelöschte Planzeichen - In dieser Ansichtsklasse aufgelistete Planzeichen wurden durch ein Zuschneiden entfernt und stehen nach dem Schließen des Dialoges nicht mehr zur Verfügung.
  • Nicht zugeschnittene Planzeichen (innerhalb oder außerhalb der Schnittlinie) - Aus unterschiedlichen Gründen können Objekte nicht zugeschnitten werden, vor allem weil sie keinen Kontakt zur Schnittlinie aufweisen.
  • Zugeschnittene Planzeichen - Sinn und Zweck des Zuschneidens ist das Ausschneiden oder Verschneidungen von Planzeichen. Die Objekte, die bearbeitet wurden, werden in dieser Ansichtsklasse aufgeführt. Mitunter kann eine Ausgangsfläche mehrfach gesplittet werden, dann erscheinen in der Verästelung des Dialoges auch neue Objekte (siehe Fläche_83_1).
  • Fehler beim Teilen - Aufgrund geometrischer Probleme kann es bei einzelnen Objekten zu einem Abbruch der Funktion kommen. Hier bietet es sich an, die in dieser Ansichtsklasse gelisteten Objekte im Browser zu selektieren und manuell nachzubearbeiten.

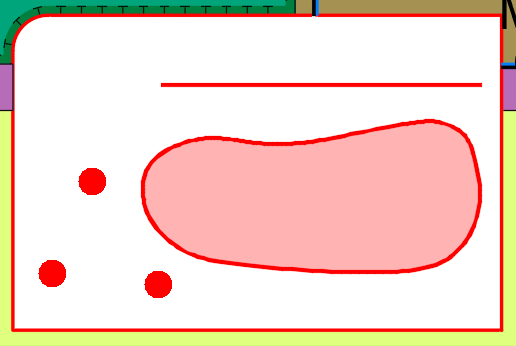

Jedes im Zuschnitt-Ergebnis gewählte Objekt wird schematisch in der Zeichnung markiert, wobei Flächen mit einer transparenten Füllung unterlegt werden.

Die Eigenschaft (Farbe, Breite, sowie Transparenz) der Markierung kann im Setup (Register Eingabe / Temporäre Markierung) beeinflusst werden.
