Befehl: EAWS_RPNS_CUT


Im Gegensatz zum Befehl Planzeichen teilen ist der vollständig neu entwickelte Befehl Planzeichen zuschneiden deutlich leistungsfähiger, denn er teilt beliebig viele Objekte (Flächen und Linien) und kann dabei Elemente innerhalb oder außerhalb mehrerer Schnittlinien löschen. Die Funktion bietet umfangreiche Verschneidungsoptionen und kann von großem Nutzen sein, wenn es beispielsweise eine geodätisch neu bereitgestellte Stadtgrenze erfordert, eine Vielzahl von Planzeichen, die in einem bestehenden Flächennutzungsplan an einen alten Geltungsbereich stoßen, anzupassen. Des Weiteren empfiehlt sich die Funktion, wenn Geltungsbereiche von Planänderungen in einen wirksamen Bauleitplan eingearbeitet werden sollen. Die Geltungsbereiche der neueren Verfahren können dann leicht als Schnittlinien für ein Ausschneiden alten Planrechts genutzt werden und somit zeichnerisch "Platz" machen für neues städtebauliches Recht.

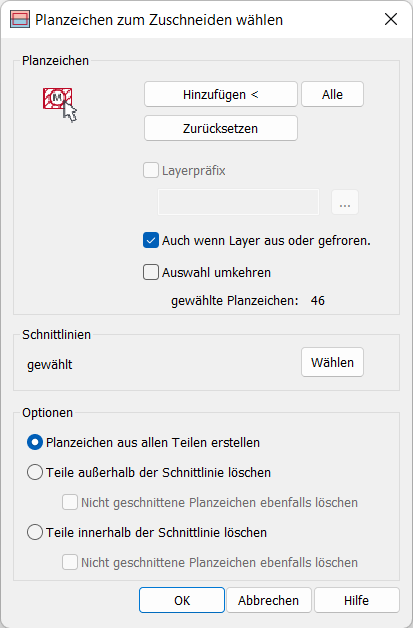

Der Start des Befehls Zuschneiden öffnet folgenden multifunktionalen Dialog:

Die Dialogbox Planzeichen zum Zuschneiden wählen ermöglicht eine selektive Bestimmung der Planzeichen.

Wurden zuvor Planzeichen im Projektbrowser selektiert, erscheint deren Anzahl bereits unter gewählte Planzeichen. Die Auswahl lässt sich durch Betätigung der jeweiligen Schaltflächen im Abschnitt Planzeichen wie folgt ändern:


  • Hinzufügen <  – Planzeichen lassen sich durch eine grafische Auswahl in der Zeichnung hinzufügen.
  • Alle – Es werden automatisch alle Planzeichen in der Zeichnung gewählt.
  • Zurücksetzen – Entfernt alle Planzeichen aus der Auswahl.
  • Bereits eingefügte Planzeichen können zur besseren Strukturierung nachträglich mit einem Layerpräfix versehen werden (dies erfolgt über den Befehl Grafik editieren). Nach vorhandenen Layerpräfixen kann die Zeichnung durchsucht und die entsprechenden Planzeichen gewählt werden.


Über Wählen können mehrere geschlossene Polylinien als Schnittlinien selektiert oder gezeichnet (> Zeichnen) werden.


Die Resultate der Funktion Planzeichen zuschneiden können in den Optionen eingestellt werden.

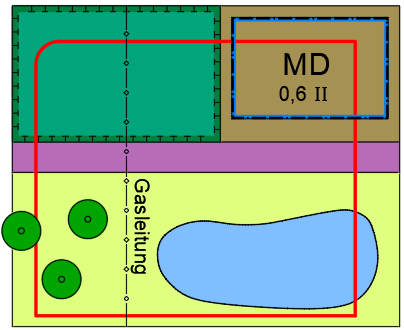

Die Ausgangslage der folgenden drei Abbildungen ist jeweils die nebenstehende Situation mit der dargestellten Schnittlinie. Die gewählten Schnittlinien werden von der Funktion automatisch rot markiert.

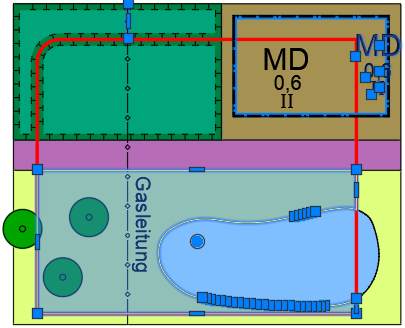

  • Planzeichen aus allen Teilen erstellen


Alle gewählten Planzeichen vom Typ Fläche und Linie werden an der gewählten Schnittlinie aufgeteilt.

Sollte dabei ein Planzeichen zugewiesene Präsentationsobjekte aufweisen, werden ebensolche auch für die neu entstandenen Objekte erstellt.

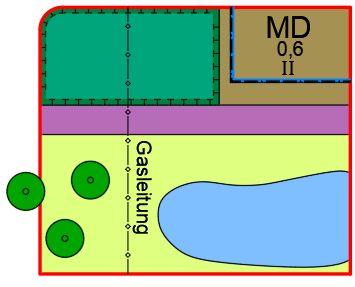

  • Teile außerhalb der Schnittlinie löschen


Bei Teile außerhalb der Schnittlinie werden die Teile der gewählten Planzeichen, die außerhalb der Schnittlinie liegen, abgetrennt und entfernt.

Bei der Objektwahl kann es bewusst oder versehentlich zur Selektion von Planzeichen kommen, die keinerlei Kontakt zur Schnittlinie aufweisen. Diese bleiben erhalten, wenn die Option Nicht geschnittene Planzeichen ebenfalls löschen deaktiviert ist. In der Abbildung ist der außen stehende Baum das Resultat der nicht aktivierten Option.

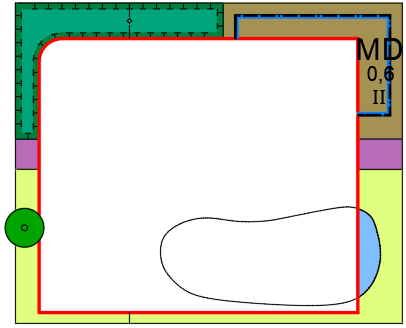

  • Teile innerhalb der Schnittlinie löschen


Die Option Teile innerhalb der Schnittlinie entfernt die Anteile der gewählten Planzeichen, die sich innerhalb der Schnittlinie befinden. Bei der Selektion von Planzeichen kann es dazu kommen, dass einige Objekte keinen Kontakt zur Schnittlinie aufweisen. Diese werden entfernt, wenn die Option Nicht geschnittene Planzeichen ebenfalls löschen aktiviert ist. In der Abbildung wurden zwei innen liegende Bäume gelöscht, da die Option aktiviert war. Das Planzeichen zuschneiden agiert generell nur mit Planzeichen! Der linke Teil des abgebildeten Gewässers ist eine normale Polylinie und bleibt deswegen erhalten.

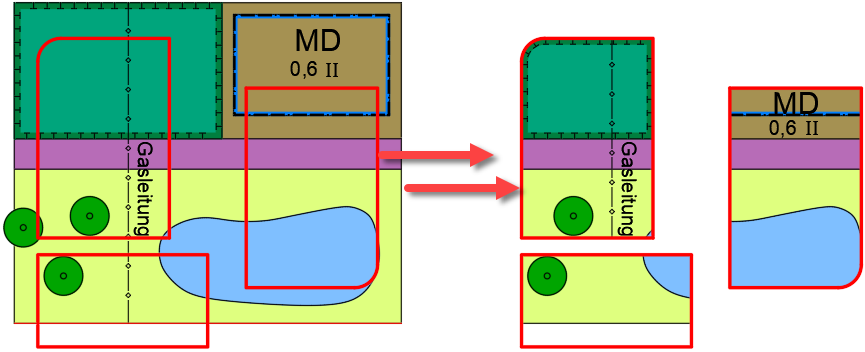

Ein herausragendes Merkmal der Zuschneiden-Funkion ist die Unterstützung mehrerer Schnittlinien. Das gilt für alle Zuschneide-Optionen. Die Abbildung zeigt ein Ergebnis mehrerer Schnittlinien mit der Option Teile außerhalb der Schnittlinie löschen.



Tipp: Dadurch, dass eine Schnittlinie über die Ausdehnung der Planzeichen hinausgehen kann, bietet es sich an, möglicherweise nicht gewünschte Lücken innerhalb der Schnittlinien mittels Plinie angleichen (siehe Modul Landcad) zu füllen.


Die Funktion ist beim Ausschneiden anhand mehrerer Schnittlinien auch in der Lage, verschachtelte Polylinien zu akzeptieren. Ebenso gibt es keine Einschränkungen beim Zuschneiden einer topologischen Insel, wobei eine gegebene Insel (Bauleitplanung →  Gruppe Editieren →  Insel hinzufügen) und die Schnittlinie im Resultat dazu führen können, dass sich die Inselsituation aufhebt. Etwas anders als bei Inseln verhält es sich mit grafischen Aussparungen (Bauleitplanung →  Gruppe Editieren → Aussparung hinzufügen). Sie kann man nicht plausibel zuschneiden und sie werden als Fehler im Zuschneideergebnis aufgelistet.


Beim Zuschneiden einer Planzeichen-Gruppe bleibt die Gruppe mit ihren Mitgliedern erhalten, neue entstehende Objekte werden jedoch als eigenständige Planzeichen generiert.
