Zeichnungen mit Planzeichen, die vor WS LANDCAD 2024 erstellt wurden, müssen konvertiert werden, wenn diese vollumfänglich in der XPlan-Version 6.0 oder neuer ausgegeben werden sollen. Oder Zeichnungen, die mit der Version 2024 erstellt wurden und deren Sachdaten entsprechend einer angestrebten XPlanGML 6.0 Ausgabe befüllt wurden, sich jedoch später herausstellt, dass doch in eine ältere Version exportiert werden muss.



  • Rufen Sie den Befehl Zeichnung konvertieren über das Menü auf, wodurch die Dialogbox Konvertierungsschritte wählen geöffnet wird.
  • Wählen Sie die Option "XPlan".
  • Über den Unterpunkt "Ältere Version zu 6.0" werden unter anderem die Sachdaten der Planzeichen zur aktuellsten Version konvertiert. Über den Unterpunkt "6.0 zurück auf ältere Versionen" werden Sachdaten, die für die aktuellste XPlan-Version in komplexen Attributen eingegeben wurden, zurück in die vorherigen flachen Attribute übertragen.
  • Bestätigen Sie die Auswahl mit OK.
  • Es erscheint der WS LANDCAD Auswahldialog, über welchen Sie die Planzeichen auswählen können, die aktualisiert werden sollen. In der Regel ist alle Objekte zu selektieren.

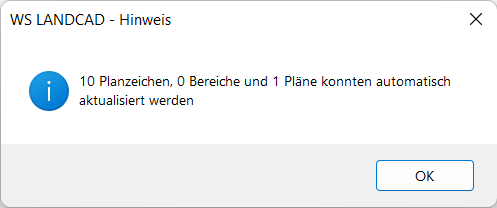

  • Nach der Bestätigung erscheint ein Hinweis mit der Information, wie viele Planzeichen eine Aktualisierung erfahren haben.



Die vorherige Konvertierung "2024 (Konvertierungsroutine für WS LANDCAD 2024 - Aktualisierung der Sachdaten)" wird automatisch vorausgewählt, wobei sie in Kombination mit der Option "Ältere Version zu 6.0" bewusst nicht abgewählt werden kann. Einige Editierungen an den Planzeichen, die im Rahmen der "2024-Konvertierung" erfolgen, sind für die neueste XPlan-Version absolut notwendig!


Die XPlan-Konvertierung in der Variante Ältere Version zu 6.0 behandelt folgende Fälle:


  • Da die bis XPlanGML 5.4 hybride Belegung der Sachdatenfelder Dachform und Form des Daches mit XPlanGML 6.0 nicht mehr erlaubt ist, werden diese Sachdatenfelder in den komplexen Datentyp Angaben zur Dachgestaltung konvertiert.
  • Verschiebung in komplexe Sachdatenfelder, wenn die Unter-Sachdatenfelder den gleichen Namen haben, wie das flache Sachdatenfeld. Das betrifft vor allem den Komplex Zweckbestimmungsangaben, wohinein die flachen Sachdatenfelder Zweckbestimmung, detaillierte Zweckbestimmung, Aufschrift und textliche Ergänzung verschoben werden sowie die Sondernutzungsangaben mit Sondernutzung, detaillierte Sondernutzung, Nutzungstext und Aufschrift.
  • Verschiebung der flachen Höhenbezugspunkte wie TH, FH, GH in den Komplex Angaben zu Höhenbezugspunkten. Eine Erschwernis ergibt sich bei den Präsentationsobjekten für min- und max-Werte (z. B. GH min-max). Innerhalb des komplexen Attributes gibt es ein Präsentationsobjekt für min- und max-Werte und ein zweites für einen alleinstehenden min-Wert. Die flachen Sachdatenfelder für die Bezugspunkte weisen hingegen in der Regel nur ein Präsentationsobjekt für die Kombination von min- und max-Werten auf. Das heißt, dass nach der hier besprochenen Konvertierungsvariante, die Überführung in den Datenkomplex zwar den Inhalt beider Werte mitnimmt, das Präsentationsobjekt aber nur den min-Wert anzeigt. Die Präsentationsobjekte für min- und max-Werte müssen daher anschließend manuell neu eingefügt werden.
  • Aufteilung von Wertewiederholungen beim Typ eines Geh-, Fahr- und Leitungsrechtes in duplizierte Sachdatenfelder.
  • Umschreibung der Rechtscharaktere für Planzeichen aus der LANa2000.sqlite, weil die Rechtscharaktere im neuen Landschaftsplanmodell der XPlanung umbenannt und ergänzt wurden.
  • Verschieben der gesetzlichen Grundlagen in die Datenkomplexe Angaben zum BauGB, zur BauNVO und zu Sonstigen Gesetzen. Die Informationen werden bevorzugt von den flachen Sachdatenfeldern des Planobjektes genommen. Falls beim Plan zu den gesetzlichen Grundlagen keine Daten gefunden werden, wird in den zugehörigen Bereichsobjekten gesucht. Da - was bis XPlanGML 5.4 möglich war - jeder Bereich eigene Angaben dazu aufweisen kann, nimmt die Konvertierung die Angaben des im Projektbrowser an oberster Stelle stehenden Bereiches!



Die XPlan-Konvertierung in der Variante 6.0 zurück auf ältere Versionen behandelt folgende Fälle:


  • Die Inhalte von Unter-Sachdatenfeldern eines Sachdatenkomplexes werden zurück in flache Attribute konvertiert, z. B. aus den Zweckbestimmungsangaben in die Sachdatenfelder Zweckbestimmung, detaillierte Zweckbestimmung, Aufschrift und textliche Ergänzung. Dazu sei einschränkend jedoch erwähnt, dass manche Unterattribute wie die textliche Ergänzung oder Aufschrift, als flaches Attribut in XPlanGML 5.1 - 5.4. nur einmal vorkommen können. Innerhalb des Sachdatenkomplexes ist dies nicht begrenzt. Eine vollständige Rückkonvertierung scheidet daher aus!
  • Die Informationen aus den Angaben zu Höhenbezugspunkten werden wieder auf die flachen Bezugspunktattribute wie TH, FH, GH und ein einheitliches Höhenbezugssystem umgestellt.
