In vielen Sachdatenfeldern werden Vorgabewerte über eine Klappliste angeboten. Die Konfiguration erfolgte bisher im Fenster Sachdaten des Planzeichenmanagers jeweils einzeln bei jedem flachen Sachdatenfeld. Möchte man jedoch für ein Sachdatenfeld, das sich in einem komplexen Datentyp befindet, eine Vorgabeliste anlegen, so scheitert dieser individuelle Mechanismus.

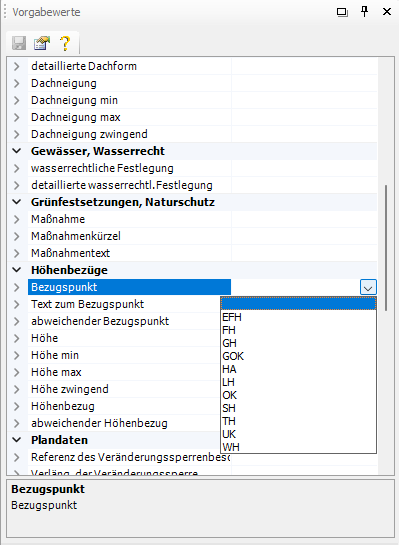

Im Planzeichenmanager kann man daher seit WS LANDCAD 2024 auch Vorgabewerte für Sachdatenfelder innerhalb komplexer Datentypen anlegen. Dazu ist das neue Fenster Vorgabewerte (Planzeichenmanager →  Menü Ansicht) einzublenden:



Die Toolbar des Fensters Vorgabewerte stellt folgende Funktionen zur Verfügung:

Ein einzelner Wert aus einer zugewiesenen Werteliste kann als Vorgabe in der jeweiligen Attributzeile bestimmt werden. Diese spezielle Vorbelegung muss über das Disketten-Symbol gespeichert werden.

Zuweisungen und Änderungen an den Vorgaben können über Vorgabewerte für Sachdaten vorgenommen werden.

Ruft die Hilfe auf.


Die Konfiguration, sowie das Laden einer Enumerationsliste der XPlanung, erfolgt wie im Kapitel Vorgabewerte für Sachdaten des Handbuches zum Modul Bauleitplanung beschrieben. Eine Zuweisung im Fenster Vorgabewerte des Planzeichenmanagers bewirkt im Unterschied zur Zuweisung im Fenster Sachdaten nur, dass die Werteliste zukünftig bei allen Planzeichen gilt, denen das betreffende Sachdatenfeld innerhalb eines komplexen Sachdatenfeldes zugewiesen wurde. Bei flachen Sachdatenfeldern haben die Zuweisungen keine Auswirkung.

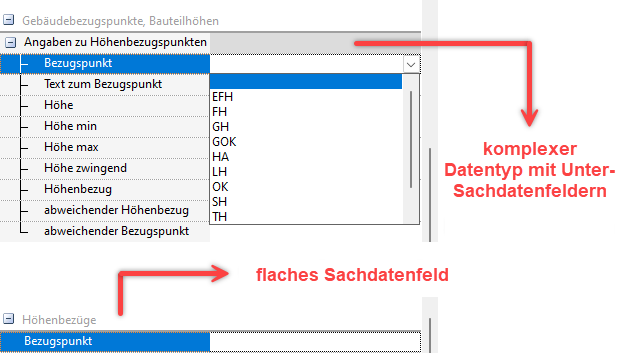

Ein Beispiel: Für das Sachdatenfeld Bezugspunkt ist im Fenster Vorgabewerte eine Werteliste (EFH, FH, GH...) hinterlegt. Dieses Sachdatenfeld ist Teil des komplexen Sachdatenfeldes Angaben zu Höhenbezugspunkten. Egal, welchem Planzeichen dieser Komplex zugewiesen wurde, die Werteliste für Bezugspunkt steht unmittelbar beim Anwenden eines Planzeichens im Sachdatendialog zur Auswahl.



Einem Unter-Sachdatenfeld kann aus der Vorgabeliste, oder mittels eigener Eingabe, ein Standardwert zugewiesen werden. Beispielsweise wenn man zum überwiegenden Teil seiner Projekte nur Gebäudehöhen (GH) festsetzt und sich kaum anderer Bezugspunktwerte bedient. Eine solche Vorbelegung ist jedoch unüblich und ist deswegen eher nicht vorzunehmen.


Für flache Sachdatenfelder sind die im Fenster Vorgabewerte vorgenommenen Einstellungen nicht gültig.


Anmerkung: Komplexe Sachdatenfelder für WS LANDCAD werden im Fenster Systemdaten zusammengestellt.
