Der Datenstandard XPlanung für die Stadt- und Landschaftsplanung entwickelt sich permanent fort. Im Rahmen dieser Anpassungen erhalten Objektklassen zuweilen neue Attribute, vorhandene Attribute werden in komplexe Datentypen integriert oder auch abgekündigt, sodass sie für neuere XPlan-Versionen unbekannt sind. WS LANDCAD hingegen begleitet Sie bei der Planerstellung eines Bauleitplanes häufig über mehrere Jahre, ohne dass mit Blick auf einen unbekannten Termin für den Satzungsbeschluss schon bekannt wäre, welche XPlan-Version dann gültig ist bzw. von der auftraggebenden Kommune eingefordert wird.


Aufgrund langer Verfahrenszeiträume und einem halben Dutzend im Markt nachgefragter XPlan-Versionen, kann man den von WS LANDCAD 2024 angezeigten Sachdatenumfang nun erstmals auf ein notwendiges Maß reduzieren. Versionsbedingt irrelevante Attribute können im Sachdaten-Dialog somit verborgen werden. Welchen zu einer XPlan-Version passenden Umfang der Dialog anzeigt, wird durch die Einstellungen im Setup → Register XPlanung → Aktuelle Zeichnung → XPlan-Version gesteuert.


Das versionsabhängige Ausblenden muss entsprechend vorbereitet werden. Dazu dient das neue Fenster Verbergen (Planzeichenmanager →  Menü Ansicht)



Die Toolbar des Fensters Verbergen stellt folgende Funktionen zur Verfügung:

Die Wahl der mittels Checkboxen verborgenen Sachdatenfelder kann über die Diskette gespeichert werden.

Alle gewählten Sachdatenfelder können über STRG+A, einzelne Zeilen durch einen Klick ganz links in dem Raster oder einzelne Zellen mittels STRG bzw. SHIFT+Linke Maustaste in die Zwischenablage kopiert werden.

Der in der Zwischenablage befindliche Datensatz kann bei einem anderen Planzeichen eingefügt werden.

Ruft die Hilfe auf.

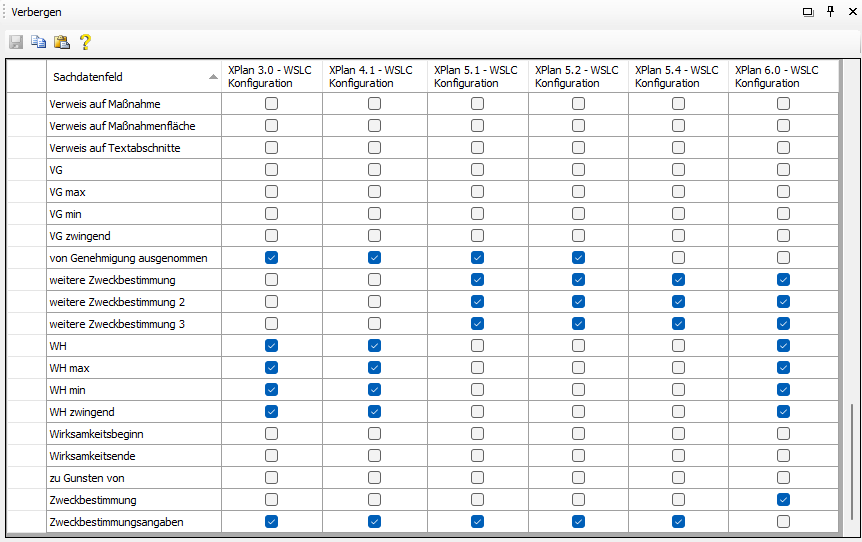

Die tabellarische Ansicht im Fenster Verbergen zeigt in der Spalte Sachdatenfeld die dem Planzeichen zugewiesenen Sachdatenfelder an. Die weiteren Spalten repräsentieren die von WS LANDCAD unterstützten XPlan-Versionen. Wobei XPlan 3.0 und XPlan 4.1 als Ansichtsfilter nicht per Setup-Einstellung auf den Sachdaten-Dialog angewandt werden können, da XPlan 3.0 und 4.1 im Modul GeoXchange nicht mehr exportiert, sondern nur noch importiert werden können. Eine mit einem Häkchen versehene Zelle führt zu einem Verbergen des Datenfeldes im Sachdaten-Dialog. Aufgrund der Vielschichtigkeit der Gültigkeit einzelner Sachdatenfelder, kann die Auswahl nur einzeln erfolgen.


Hinweis: In ein komplexes Sachdatenfeld (z. B. Zweckbestimmungsangaben) sind über das Fenster Systemdaten Unter-Sachdatenfelder integriert. Unter anderem ist die Zweckbestimmung ab XPlanGML 6.0 in der Regel ein Unter-Sachdatenfeld eines komplexen Datentyps. Bis XPlanGML 5.4 kam die Zweckbestimmung hingegen nur als flaches, eigenständiges Attribut vor. Die Zweckbestimmung ist bis XPlanGML 5.4 im Fenster Verbergen folglich sichtbar (nicht aktiviert), und der Komplex Zweckbestimmungsangaben ist hingegen aktiviert. Das Verbergen der Zweckbestimmung bei XPlan 6.0 heißt jedoch nicht, dass die Zweckbestimmung im Sachdaten-Dialog gar nicht angezeigt wird. Sie wird dort nur als eingerücktes Unter-Sachdatenfeld der Zweckbestimmungsangaben aufgeführt.
