Der Export in das IRIS-Datenformat läuft in zwei Phasen ab:


  1. Der Export der Sachdaten
  2. Die Erstellung eines digitalen Plots, um die korrekte Darstellung der Planzeichen sicherzustellen

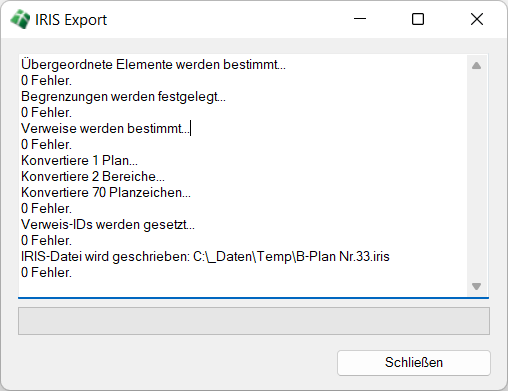

Der Verlauf dieser beiden Phasen wird jeweils mit einem eigenen Fortschrittsbalken angezeigt. In der ersten Phase wird zudem ein Protokoll erstellt, das einen Überblick über den Verlauf ermöglicht.

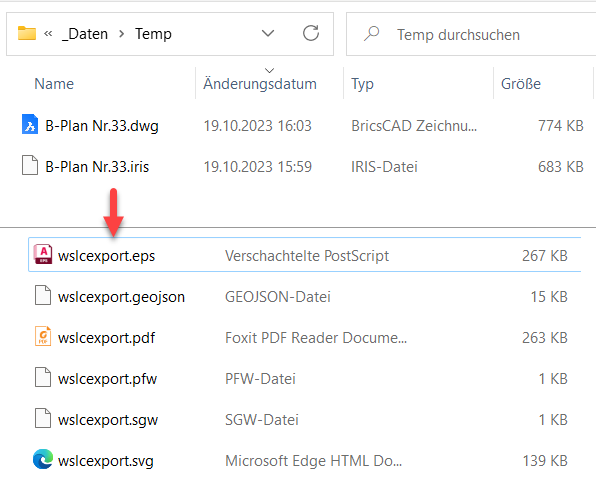

Sind alle Vorbereitungen ohne gravierende Fehler gelaufen, wird die Exportdatei geschrieben. Die IRIS-Datei ist letztlich ein Zip-Archiv, welches standardmäßig am Speicherort der DWG abgelegt wird. Dieses Archiv kann man extrahieren und sieht dann die erzeugten Einzeldateien für IRIS.



WS LANDCAD generiert über GhostScript die EPS-Datei (Encapsulated PostScript), woraus anschließend die PDF und SVG (Scalable Vector Graphics) abgeleitet werden. Die geplottete SVG-Datei dient zur Anzeige einer Vorschau beim Import in IRIS. Die SGW-Datei enthält als Weltdatei die georeferenzierten Einfügekoordinaten für die SVG-Datei und für die spätere Positionierung in IRIS. Die EPS-Datei ist aber nicht nur eine Vorstufe für die SVG-Datei, sondern sie wird zudem für die langfristige Visualisierung in IRIS benötigt.

Die GeoJSON-Datei (JavaScript Object Notation) ist grafisch nicht bedeutend. Sie beinhaltet hingegen die Sachdaten des exportierten Planes, welche sich in den vorgefundenen Objekttypen (Simple Features) der Zeichnung unterscheiden. Die GeoJSON-Datei wird in IRIS genutzt, um den Inhalt der WS LANDCAD-Planzeichen in eine relationale Datenbank zu überführen.


Wenn über den Projektbrowser dem Bauleitplan mittels Referenzen editieren externe Dokumente zugewiesen wurden, und die Dokumente (PDF o. Ä.) physikalisch im Verzeichnis der Zeichnungsdatei liegen, integriert der IRIS-Export die Dateien in das IRIS-Archiv. Die Dateien befinden sich in dem Archiv dann immer in einem Unterordner namens \docs. Damit die Referenzen berücksichtigt werden, muss im Auswahl-Dialog für den IRIS-Export allerdings die Option Planzeichen ohne Grafik aktiviert sein.

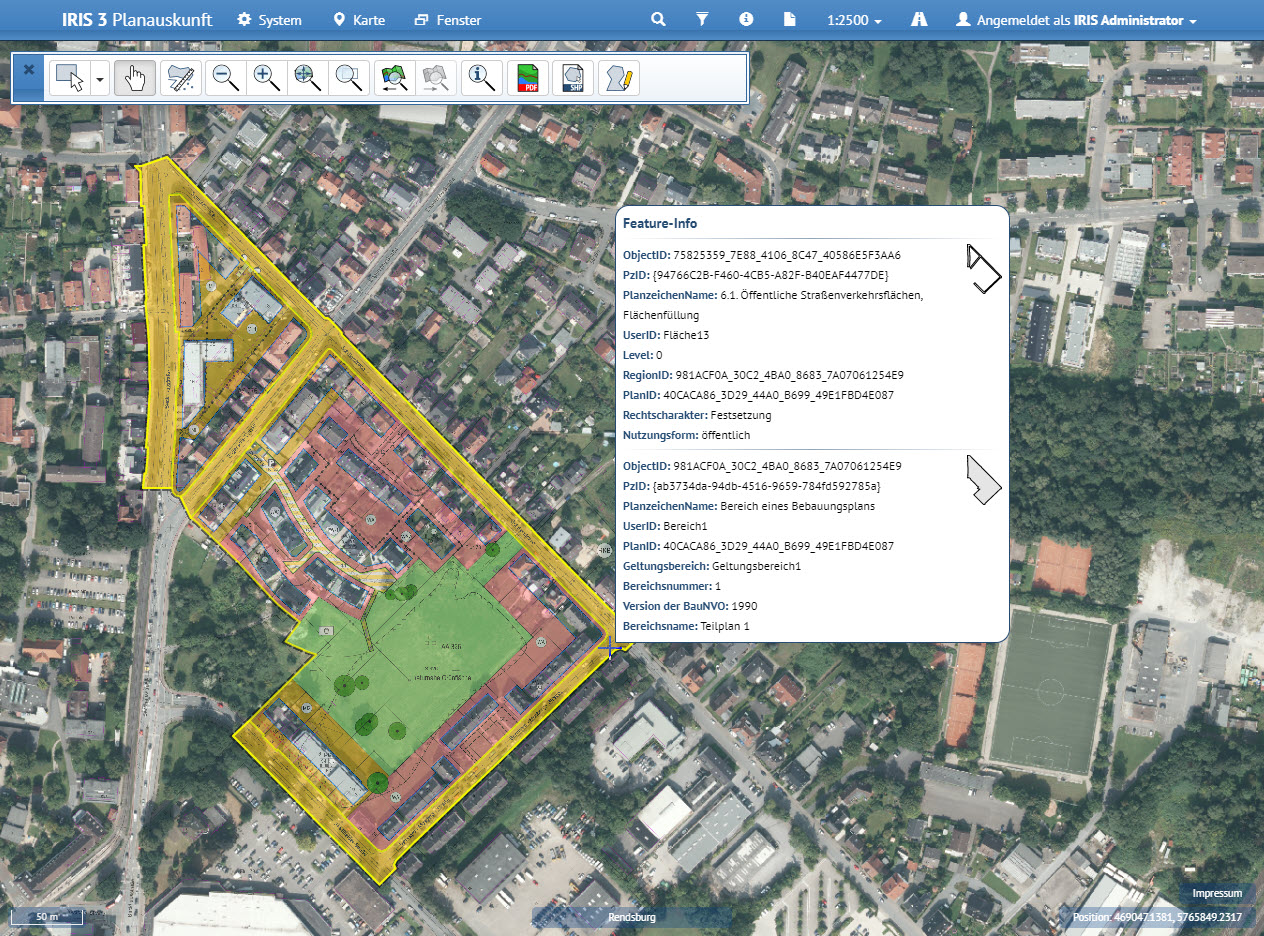

Anzeige der Daten in der WS LANDCAD Planauskunft



Der Import der hier erzeugten *.iris-Datei im IRIS-System wird in der IRIS-Dokumentation beschrieben.
