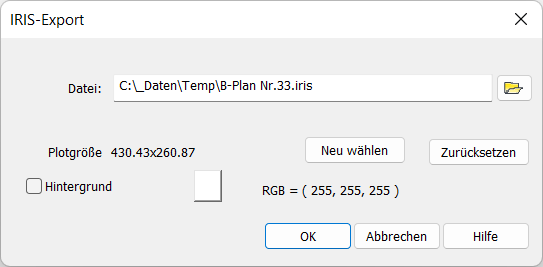

Nachdem die Auswahl der zu exportierenden Planzeichen mit OK bestätigt wurde, erscheint der Dialog IRIS-Export. In diesem kann der Name und der Pfad der zu exportierenden IRIS-Datei festgelegt werden.



  • Um die grafische Darstellung der Planzeichen exakt so zu gestalten, wie sie in WS LANDCAD zu sehen sind, wird ein Ausschnitt der Zeichnung digital geplottet. Der zu plottende Bereich wird vom Programm automatisch anhand der maximalen Ausdehnung der im vorherigen Dialog gewählten Planzeichen bestimmt. Wenn Sie diesen Bereich noch einmal manuell anpassen wollen, ist dies über den Button Neu wählen möglich. Es ist auf diese Weise nicht möglich, Planzeichen oder Sachdaten aus dem Export zu entfernen!
  • Der Button Zurücksetzen setzt den zu plottenden Bereich auf den vom Programm berechneten Bereich zurück.
  • Mit dem Häkchen im Kästchen Hintergrund und dem Farbfeld daneben kann eine Hintergrundfarbe für das gezeichnete Bild gewählt werden. Die Farbe ist nur einstellbar, wenn die Hintergrund-Option aktiv ist.
