Eine Gradiente definiert den geplanten Höhenverlauf auf Basis der Geometrie der Schnittachse.

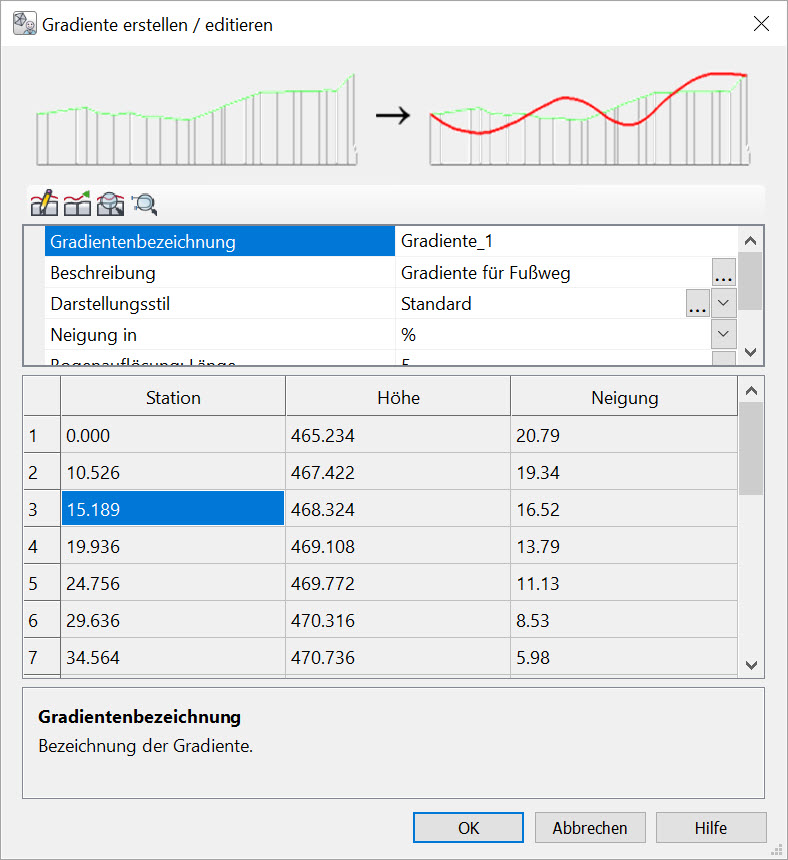

Um eine Gradiente zu definieren, wird zunächst eine Profildarstellung (Geländeschnitt oder Längsprofil) benötigt, welche den tatsächlichen Geländeverlauf entlang einer Schnittachse darstellt. Nach dem Befehlsaufruf kann durch Auswahl der entsprechenden Icons eine Gradiente definiert werden. In Version 2024 kam hierbei eine Funktion zum Zeichnen der Gradiente hinzu.


Gradiente zeichnen

ermöglicht das direkte Einzeichnen der Gradiente in eine Profildarstellung. Hierbei wird intern die Polylinienverfolgung aufgerufen.

Gradiente in der Zeichnung wählen

ermöglicht die Auswahl eines bereits vorhandenen Zeichnungsobjektes aus einer Profildarstellung. Hierbei sind Linien und 2D-Polylinien erlaubt.
