Anfangslinien
Eine Böschungsschraffur muss nicht zwangsweise über die gesamte Länge der Böschungskanten verlaufen. Durch die Verwendung von Anfangslinien kann daher die erste und letzte Schraffe zwischen den Böschungskanten definiert werden. Die Lage von Anfangslinien wird durch die Bestimmung zweier Punkte definiert, welche die Ober- und Unterkante berühren oder schneiden müssen.
Wurden Anfangslinien gewählt, werden diese mit der in den Optionen festgelegten Farbe angezeigt, solange die Vorschau aktiv ist. Gleichzeitig wird deren Anzahl in Textform angezeigt. Anfangslinien können immer nur paarweise, d. h. am Anfang und am Ende definiert werden.
|
|
Anfangslinien hinzufügen |
Ermöglicht das Hinzufügen von Anfangslinien, wenn aktuell keine Anfangslinien gesetzt sind. |
|
|
Anfangslinien löschen |
Ermöglicht das Entfernen vorhandener Anfangslinien. |
|
|
Linien angleichen |
Festlegung der Angleichung von Nachbarlinien. Über die Anzahl wird festgelegt, wie viele benachbarte Schraffen in das Angleichen mit einbezogen werden. |
|

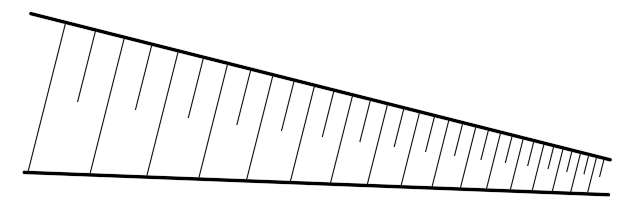

Böschungsverlauf ohne Anfangslinien
|

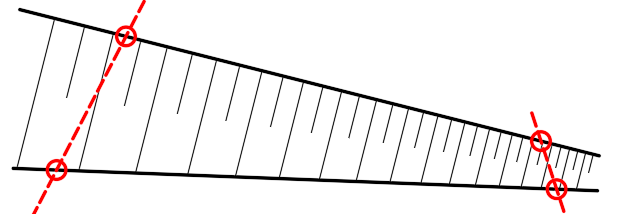

Definition von Anfangslinien
|
|

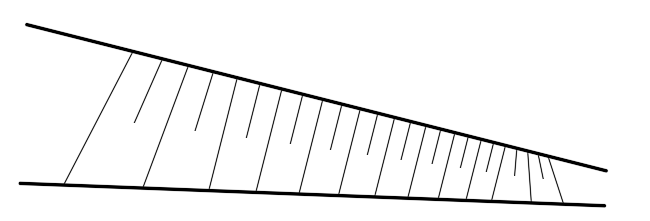

Böschungsverlauf mit Anfangslinien ohne Angleichung
|

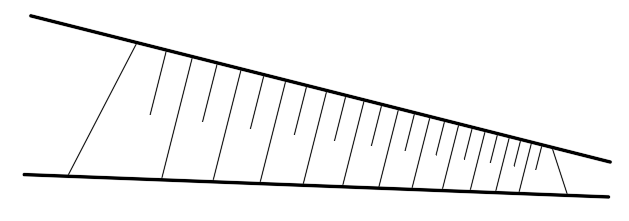

Böschungsverlauf mit Anfangslinien und Angleichung (3)
|
|
|

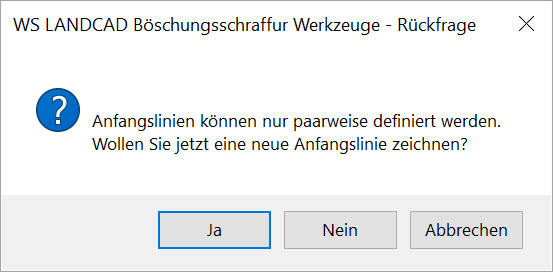

Da Anfangslinien immer nur paarweise vorkommen dürfen, erscheint beim Löschen nur einer Anfangslinie die Rückfrage, ob eine neue Anfangslinie gezeichnet werden soll. Wird dies verneint, werden automatisch beide Anfangslinien gelöscht. Falls eine neue Linie gezeichnet wird, erleichtert dies die Editierung einer Anfangslinie, da ansonsten beide Anfangslinien neu gezeichnet werden müssten. |
|
Anmerkung: Anfangslinien werden beim Zeichnen zu normalen Schraffurlinien und auf dem dafür vorgesehenen Layer erstellt. Sie erhalten allerdings Kennungen, dass es sich um Anfangslinien handelt. |
