Befehl: EAWS_SLOPEHATCHDLG

Diese Funktion zeichnet assoziative Böschungsschraffuren zwischen zu wählenden Ober- und Unterkanten. Der Abstand der Schraffurlinien kann hierbei festgelegt oder dynamisch erzeugt werden. Die Böschungsflächen können als Auftrag oder als Abtrag definiert und optional farbig hinterlegt werden. Die parametrisch erzeugten Böschungsschraffuren sind nachträglich editierbar und verfügen über optionale Zusatzobjekte, welche die Darstellung auch komplexester Situationen ermöglichen. Hierzu gehören:


  • Anfangslinien - definieren die erste und letzte Schraffurlinie
  • Zwangslinien - definieren die Positionierung einer manuellen Schraffurlinie
  • Kehlen - definieren einen Knick (Grat) im Böschungsverlauf


Die eingestellten Parameter und auch das Funktionsverhalten können extern gespeichert und wieder geladen werden.


Alle Haupt- und Zusatzfunktionen der Böschungsschraffur werden über die Dialogbox Böschungsschraffur gewählt, wobei die Hauptfunktionen über eine Iconleiste am oberen Dialogrand oder wahlweise auch in einem Pull-down-Menü zur Verfügung stehen:

Neue Böschungsschraffur

Fordert zur Auswahl von Böschungsober- und Unterkanten auf und initiiert damit die Generierung einer neuen Böschungsschraffur. Die Böschungsschraffur erscheint aufgrund der aktuellen Parameter sofort als Vorschau.

Böschungsschraffur editieren

Fordert zur Wahl einer bestehenden Böschungsschraffur auf und liest alle verwendeten Parameter in den Dialog ein. Hierbei wird die Böschung wieder wie bei einer Vorschau angezeigt.

Böschungsschraffur löschen

Löscht eine vorhandene Böschungsschraffur vollständig.

Optionen der Böschungsschraffur

Ruft die Optionen mit allen Voreinstellungen auf.

Konfiguration laden

Lädt eine vorhandene Konfiguration, die alle Festlegungen der Optionen und der Anwendungsparameter beinhaltet, aus einem Verzeichnis.

Konfiguration speichern unter

Speichert alle aktuellen Einstellungen in eine neue benannte Konfiguration.

Konfiguration löschen

Löscht eine benannte Konfiguration aus einem Verzeichnis.

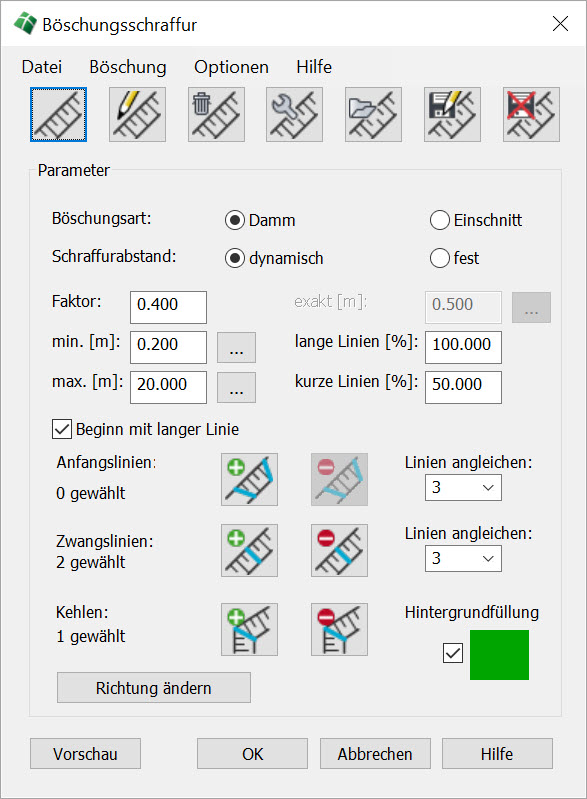

Die Dialogbox dient zur Festlegung aller relevanten Parameter, welche die Optik der Böschungsschraffur maßgeblich beeinflussen. Die Festlegungen der oberen Hälfte erfolgen durch Auswahl oder Wertefestlegung, während die Festlegungen in der unteren Hälfte Zusatzobjekte generieren, die eine Aktion des Anwenders benötigen.


Anmerkung: Die Böschungsschraffur wird inklusive ihrer definierten Zusatzobjekte (Sonderlinien) und unter Berücksichtigung der aktuellen Parameter generell erst nach Bestätigung des Hauptdialogs mit OK gezeichnet.


Anmerkung: Die alte Funktion Böschungsschraffur wurde aus den Topographischen Tools entfernt. Sie ist jedoch noch als externe Funktion in der Bauleitplanung vorhanden und kann als Planzeichen 15.9. Flächen für Aufschüttungen (Böschungsschraffur) aufgerufen werden.
