Die Berechnung (Übernahme) wird freigegeben, sobald gültige Objekte für Stückzahlen oder jeweils ein gültiges Objekt für Längen oder Flächen gewählt wurde. Bei der freien Übernahme muss der Mengenwert ungleich 0 sein. Dann erscheint folgende Meldung am unteren Dialogrand:



Dies bedeutet, dass Sie nun entweder die Objektwahl erneuern, die Einstellungen für diese Position vornehmen (Layer, Texthöhe, Positionswahl oder Eingabe) oder direkt zur Berechnung (Übernahme) übergehen können. Stellen Sie also spätestens jetzt den Layer und die Texthöhe im mittleren  Dialogteil ein und überprüfen Sie die Angaben zur Position.

Zur Berechnung (Übernahme) aktivieren Sie bitte den Befehl Ausführen → Berechnen oder klicken Sie auf das blaue Icon am oberen Bildschirmrand, welches immer dann eingeblendet wird, wenn die Berechnung (Übernahme) freigegeben ist.

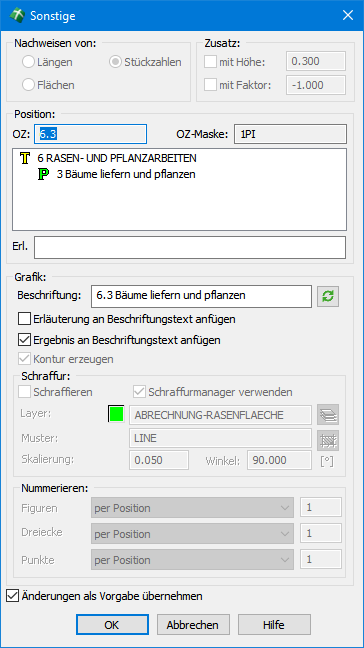

Vor der eigentlichen Berechnung (bzw. Übernahme) wird ein Bestätigungsdialog aufgerufen, welcher die Bestätigung oder Korrektur aller wesentlichen Eigenschaften erlaubt. Damit wird Ihnen Gelegenheit gegeben, die Eingaben zu überprüfen und positionsspezifische Einstellungen vorzunehmen. Diese sind bei den sonstigen Positionen naturgemäß geringer als bei den  Berechnungen.


  • Erläuterung (Erl.) – Die Erläuterung erlaubt es, das berechnete Objekt näher zu bezeichnen. Dies ist v. a. dann sinnvoll, wenn die Position, z. B. bei Erdmassen, anderweitig nachgewiesen wird. Hier könnte dann z. B. ein Verweis auf dem Nachweisdokument stehen. Für Flächen- oder Längenberechnung ist z. B. auch die Anmerkung Übernahme aus CAD sinnvoll, da ja kein rechnerischer Nachweis erfolgt.
  • Beschriftung – Nach einer Berechnung wird i. d. R. ein Beschriftungstext in die Zeichnung eingefügt, damit die berechnete Position in der Zeichnung lokalisierbar ist. Der Beschriftungstext setzt sich vorgabemäßig aus der Positionsnummer und dem Kurztext sowie einer Erläuterung zusammen.


Es steht Ihnen jedoch frei, diesen Text beliebig zu editieren. Möglicherweise genügen die Angaben der Positionsnummer und eines verkürzten Textes.


Nach der Bestätigung mit OK werden Sie aufgefordert, den Beschriftungstext in der Zeichnung zu platzieren. Der Text erscheint stets auf dem jeweils eingestellten Layer. Die Texteinfügung wird mit der Return-Taste abgeschlossen, worauf i. d. R. der Ergebnisbrowser mit der Anzeige der aktuell übernommenen Position erscheint.

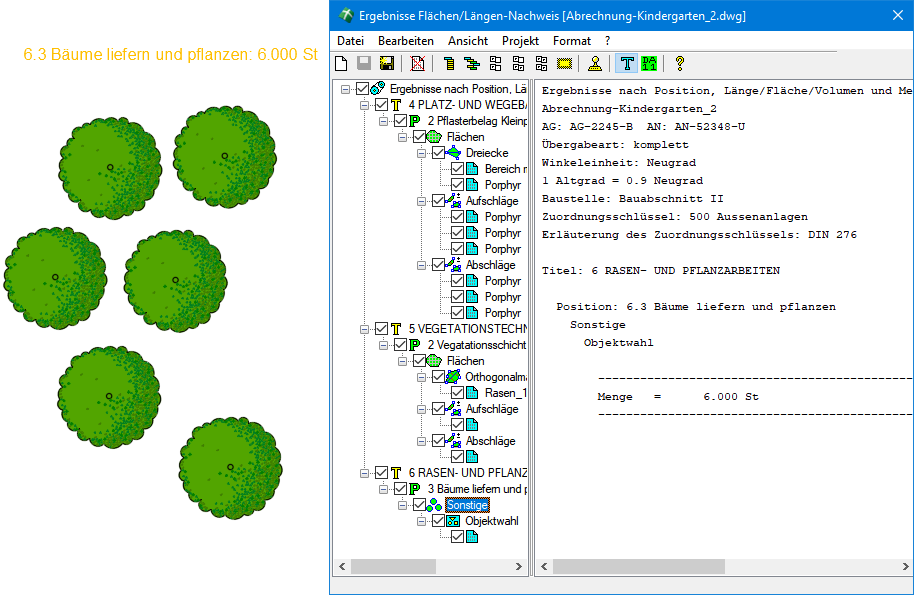

Beispiel einer Berechnung von Stückzahlen
