Befehl: EAWS_C3DTINDLG


Mit Hilfe dieses Befehls lassen sich die in einer Zeichnung vorhandenen TIN-Daten verwalten. Dies gilt insbesondere für TIN-Daten, die mit Hilfe des Befehls Flächen triangulieren erzeugt wurden, welcher im Hintergrund auch im Abrechnungsmodul verwendet wird, wenn ein TIN aus einer Polylinie erzeugt wird. TIN-Daten aus dem WS LANDCAD-DGM oder aus Civil 3D erscheinen zwar, falls in der Zeichnung vorhanden, ebenfalls in der Liste; auf diese kann aber nur visuell zugegriffen werden.

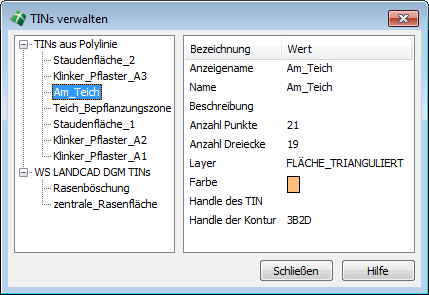

Der Aufruf des Befehls öffnet den Dialog TINs verwalten, welcher alle in der Zeichnung vorhandenen TINs auflistet und detaillierte Informationen zum TIN einblendet, sobald ein Eintrag selektiert wurde.



Für ein selektiertes TIN stehen im Kontextmenü die eigentlichen Funktionen zur Verfügung:


  • Fläche hervorheben - leuchtet die Kontur des TINs mit Hilfe der zentralen Hervorhebung aus. Die Kontur muss dazu als Zeichenobjekt vorhanden sein. Konturen aus DGMs lassen sich mit dieser Funktion nicht hervorheben.
  • Zu Fläche zoomen - zoomt auf die Objekte des TINs.
  • Zu Fläche temporär zoomen - zoomt auf die Objekte des TINs, holt aber den vorherigen Zoomausschnitt zurück, nachdem die Return-Taste gedrückt wurde.
  • Fläche umbenennen - bietet die Möglichkeit, den Namen des TINs im Dialog zu editieren.
  • Fläche löschen - löscht ein selektiertes TIN, wobei die Zeichnungsobjekte ohne Daten beibehalten werden.



Anmerkung: Auf TINs des WS LANDCAD-DGMs oder von Civil 3D kann nur gezoomt werden. Alle anderen Funktionen sind dann nicht verfügbar. Bitte verwenden Sie die entsprechenden Befehle des DGMs, um solche TINs umzubenennen oder zu löschen.
