Befehl: EAWS_LCTINFROMPOLYLINE

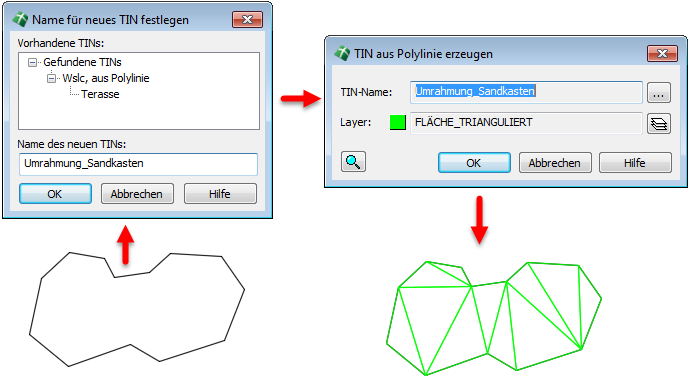

Eine Polylinie kann durch Anwendung dieses Befehls trianguliert werden. Dabei wird die Umgrenzung in unregelmäßige Dreiecke aus 3D-Flächen (TIN) zerlegt. Nach dem Aufruf erscheint zunächst der Eingabedialog für den Namen des TINs. Hierbei werden in der Zeichnung bereits vorhandene TINs im oberen Dialogbereich angezeigt. Sind TINs aus dem WS LANDCAD-DGM oder aus Civil 3D (WS LANDCAD muss dann jedoch unter Autodesk Civil 3D laufen) vorhanden, werden diese angezeigt, damit Sie einen noch nicht vorhandenen Namen eingeben können. Nach der Namensvergabe erscheint der Dialog TIN aus Polylinie erzeugen, mit dem Sie bei Bedarf einen separaten Layer für die Dreiecke angeben können. Anschließend ist das Polygon auszuwählen, welches entsprechend der vorhandenen Stützpunkte trianguliert wird. Das Programm wird vom Modul Abrechnung automatisiert aufgerufen und dient dort zur automatischen Erzeugung und Abrechnung aus Dreiecken, wobei auch mit dieser Funktion erzeugte TINs oder solche aus Civil 3D verwertbar sind.


Anmerkung: Der Befehl TINs verwalten zeigt ebenfalls eine detaillierte Liste aller in der Zeichnung vorhandener TINs an, wobei verschiedene Funktionen, wie z. B. das Umbenennen, Löschen oder ein Zoom auf ein TIN möglich ist.
