Befehl: EAWS_ADJUSTVERTICES

Dieser Befehl kann beliebig viele Stützpunkte einer oder mehrerer Polylinien zu einem Vereinigungspunkt verschieben. Hierbei findet auch eine Bereinigung der Stützpunkte statt, um Mehrfach-Stützpunkte zu verhindern. In der Praxis ist das saubere Arbeiten die Grundvoraussetzung für genaue und exakte Zeichnungen. Leider wird dies oft erschwert durch Stützpunktanhäufungen, Selbstschneidungen und Abweichungen im Mikrometerbereich, die nur schwer zu erkennen sind. Ein großer Vorteil der Funktion ist die Bereinigung der genannten Probleme mit nur einem Klick. Die Funktion lässt sich sowohl auf offene als auch geschlossene Polylinien anwenden. Der Vereinigungspunkt kann in dem Fall ein "echter" Stützpunkt sein, aber auch eine frei wählbare Punktposition im Raum.

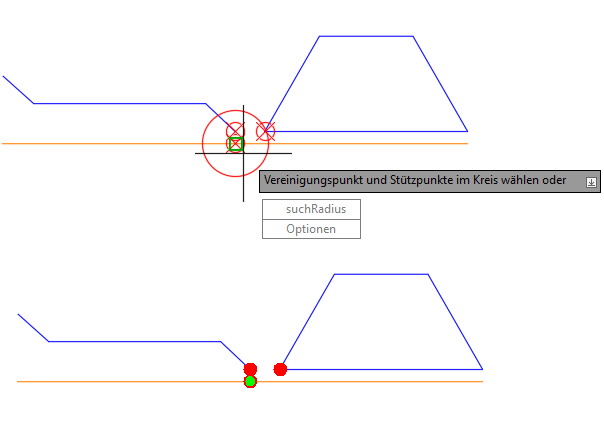

Nach Aufruf des Befehls wird der Vereinigungspunkt und die Stützpunkte mit nur einem Klick gewählt. Ist der Vereinigungspunkt ein Stützpunkt auf einem Zeichnungselement, ist es zu empfehlen, den Objektfang zu aktivieren. Mit Hilfe des Suchradius lassen sich die zu vereinigenden Punkte ermitteln. Der Suchradius wird mittels eines roten Kreises am Cursor dargestellt. Die Größe des Suchradius wird über die Optionen gesteuert und beträgt 0.5. Gefundene Stützpunkte werden mit einem voreingestellten Punktstil (einstellbar in den Optionen) temporär rot hervorgehoben. Der Vereinigungspunkt wird, nachdem dieser bestimmt ist, grün dargestellt.

Der Suchradius lässt sich an dieser Stelle auch editieren. Hierbei stehen zwei Möglichkeiten zur Verfügung:

1) Suchradius angeben

Dabei lässt sich der neue Radius mit der Maus auf die gewünschte Größe aufziehen.

2) Definieren

Hierüber ist die direkte Eingabe des gewünschten Radius möglich.

Die Optionen steuern die grafischen Eigenschaften der visuellen Hervorhebung und können an dieser Stelle aufgerufen und editiert werden.

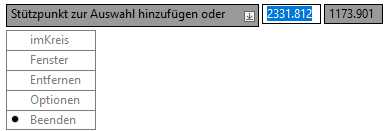

Ist die Wahl der zu vereinigenden Stützpunkte erfolgt, lässt sich die Auswahl über das Befehlskontextmenü noch editieren.

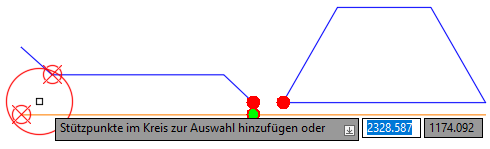

imKreis

Die Auswahl kann durch weitere Punkte erweitert werden. Hierbei werden die Punkte innerhalb des Kreises erfasst.

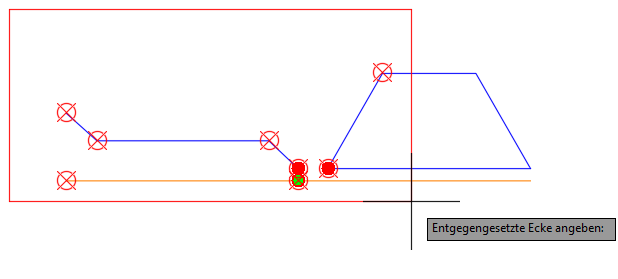

Fenster

Alle im Fenster erfassten Punkte werden zusätzlich zur Auswahl hinzugefügt. Das Fenster lässt sich über zwei Eckpunkte aufziehen.

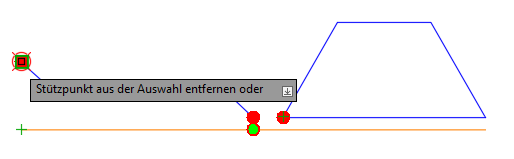

Entfernen

Aus dem Auswahlsatz lassen sich hierüber bereits gewählte Stützpunkte entfernen.

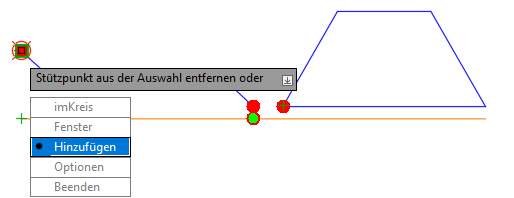

Hinzufügen

Zu dem Auswahlsatz lassen sich hierüber weitere Stützpunkte hinzufügen.

Optionen:

Über das Befehlskontextmenü können die Optionen aufgerufen werden. Diese steuern u. a. die visuellen Hervorhebungen der gewählten Objekte und werden im Unterkapitel Optionen ausführlich behandelt.

Beenden:

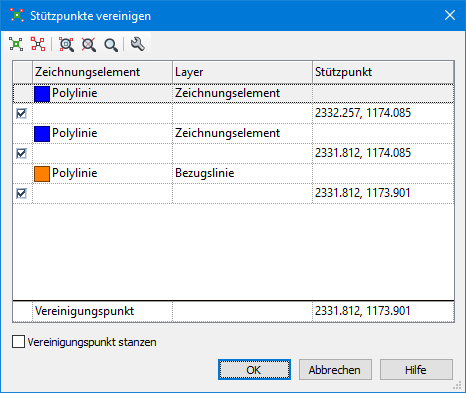

Über Beenden wird die Auswahl bestätigt (optional über die Eingabetaste) und es öffnet sich der Dialog Stützpunkte vereinigen.

Hier erhält man einen Überblick über die gewählten Objekte. Im oberen Bereich werden die anzugleichenden Zeichnungselemente aufgelistet, im unteren Dialogbereich findet man den Vereinigungspunkt.

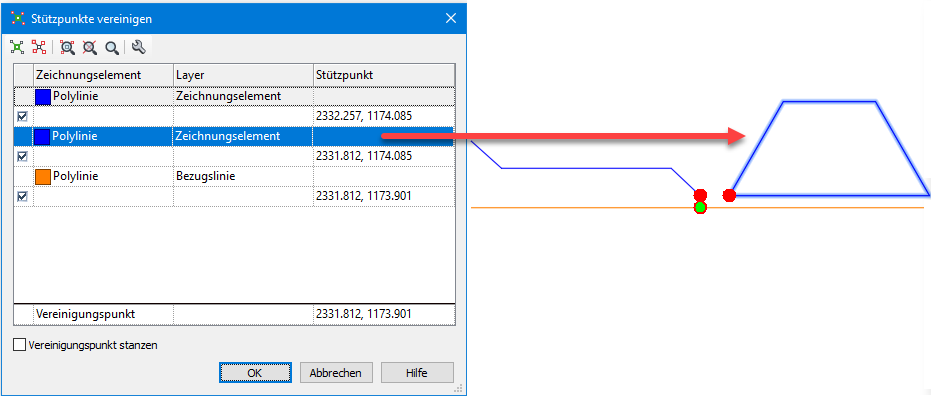

Sind mehrere Zeichnungselemente gewählt, hilft zur besseren Übersicht die visuelle Hervorhebung in der Zeichnung. Diese ist aktiv, sobald die Zeile eines Zeichnungselementes im Dialog angeklickt wird. Das dazugehörige Zeichnungselement wird in der Zeichnung dick hervorgehoben. Über das Häkchen kann nachträglich die Auswahl der gewählten Polylinien verändert werden. Der ausgewählte Stützpunkt lässt sich ebenfalls farblich hervorheben (Standardeinstellung s. Optionen), wenn die Zeile mit den Stützpunkt-Koordinaten angeklickt ist.

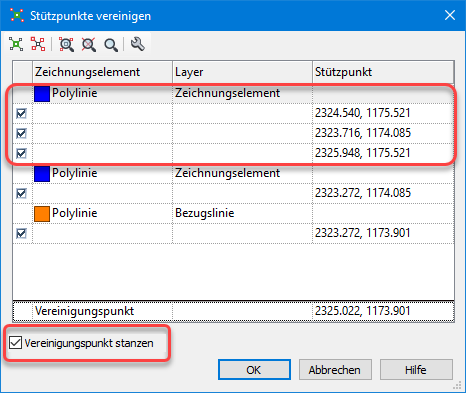

Sind mehrere Stützpunkte auf einer Polylinie gewählt, werden diese untereinander aufgereiht. Diese lassen sich über die Häkchen jeweils separat an- und abwählen.

Die Funktion Vereinigungspunkt stanzen bewirkt, dass an der Stelle des Vereinigungspunktes dieser als Stützpunkt in die Zeichnungselemente geprägt wird. In den Optionen gibt es hierzu viele Einstellungen, die unbedingt im Zusammenhang mit der Stanzfunktion beachtet werden müssen.

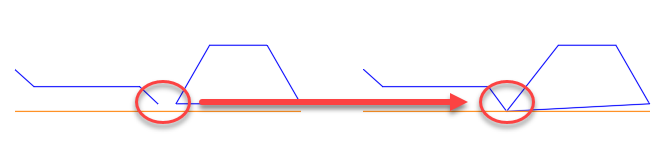

Das Ergebnis:

Durch Bestätigen der Schaltfläche OK im Dialog wird der Befehl abgeschlossen und die gewählten Stützpunkte deckungsgleich vereinigt.

In der Werkzeugleiste stehen eine Reihe von Funktionen zum nachträglichen Editieren der bereits getätigten Einstellungen zur Verfügung. Diese werden hier der Reihe nach kurz erläutert:
