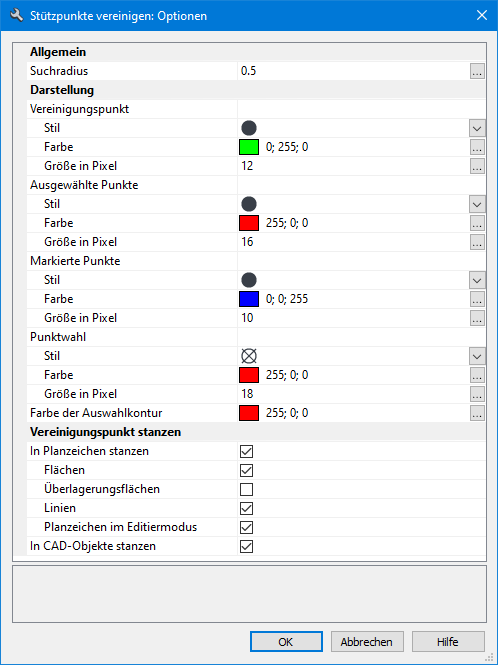

Allgemein

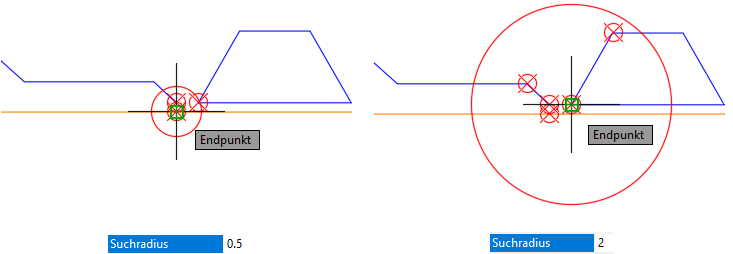

• Suchradius – Hierüber wird gesteuert, in welchem Radius nach zu vereinigenden Stützpunkten gesucht werden soll. Das bezieht sich auf die Funktion imKreis im Befehlskontextmenü. Damit die Auswahl kontrollierbar bleibt, sollten möglichst realistische Werte festgelegt werden. Der Ausgangswert ist 0.5.

Darstellung

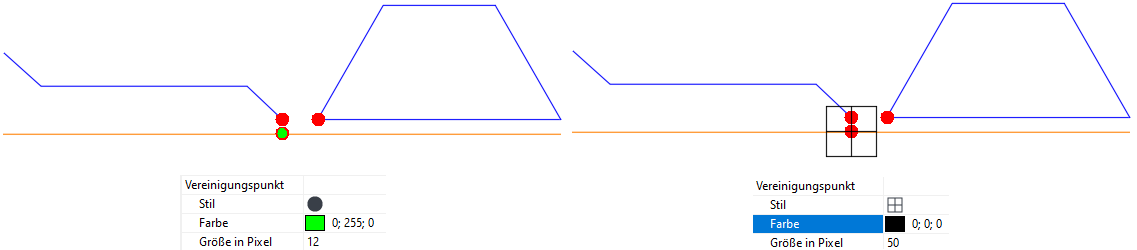

• Vereinigungspunkt – Der Vereinigungspunkt wird temporär hervorgehoben. Die Darstellung kann über Stil (Punktstil), Farbe und Größe in Pixel verändert werden.

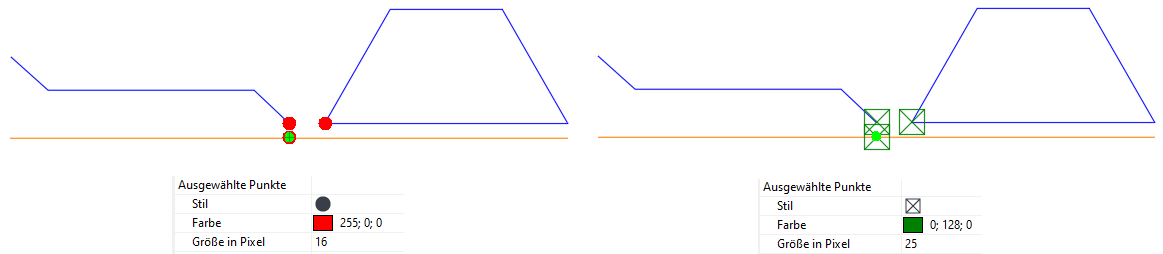

• Ausgewählte Punkte – Die ausgewählten Punkte werden temporär hervorgehoben. Die Darstellung kann über Stil (Punktstil), Farbe und Größe in Pixel verändert werden.

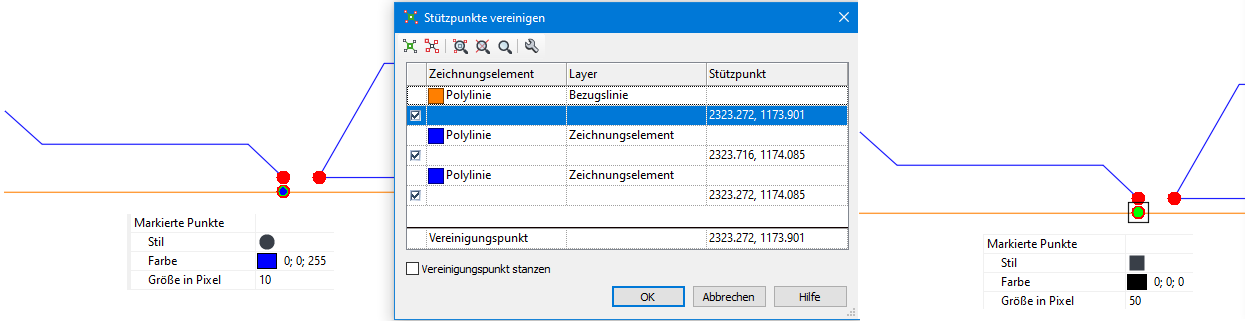

• Markierte Punkte – Die ausgewählten Punkte werden temporär hervorgehoben, wenn die entsprechende Zeile im Dialog Stützpunkte vereinigen angeklickt ist. Die Darstellung kann über Stil (Punktstil), Farbe und Größe in Pixel verändert werden.

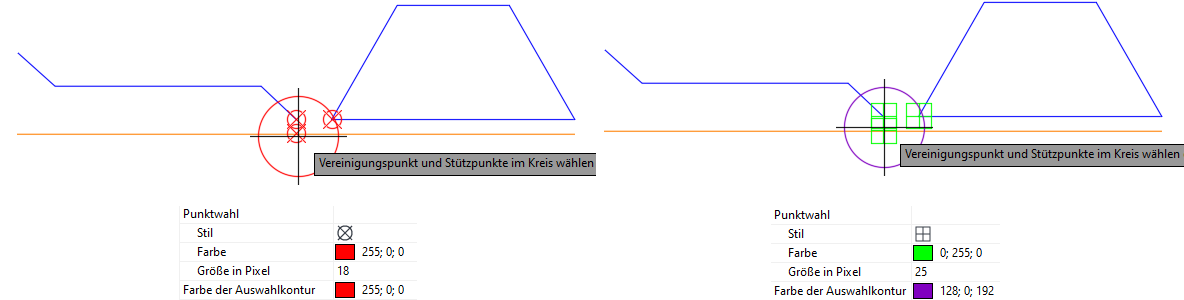

• Punktwahl – Die über den Suchradius erfassten Punkte werden temporär hervorgehoben, die Darstellung kann über Stil (Punktstil), Farbe und Größe in Pixel verändert werden. Die Darstellung des Suchradius in Form eines Kreises kann farblich angepasst werden.

Vereinigungspunkt stanzen

• In Planzeichen stanzen – Die neu erstellten Vereinigungspunkte können in vorhandene Planzeichen gestanzt werden. Hierüber wird das Stanzen in Planzeichen übergreifend aktiviert bzw. deaktiviert.
• Flächen – Die neu erstellten Vereinigungspunkte werden automatisch in beteiligte Planzeichen-Flächen gestanzt.
• Nicht-Überlagerungsflächen – Die neu erstellten Vereinigungspunkte werden automatisch in beteiligte Überlagerungsflächen der PZV gestanzt.
• Linien – Die neu erstellten Vereinigungspunkte werden automatisch in beteiligte linienhafte Planzeichen gestanzt.
• Planzeichen im Editiermodus – Die Stanzfunktion greift auf Planzeichen, die sich im Editiermodus befinden. Hierbei ist es wichtig, dass nicht nur Planzeichen im Editiermodus aktiviert ist, sondern auch eine der Optionen Linien, Flächen bzw. Überlagerungsflächen. Ansonsten ist die Option Planzeichen im Editiermodus deaktiviert.

• In CAD-Objekt stanzen – Die neu erstellten Vereinigungspunkte werden automatisch in beteiligte CAD-Objekte gestanzt.
