Befehl: EAWS_STATISTICS

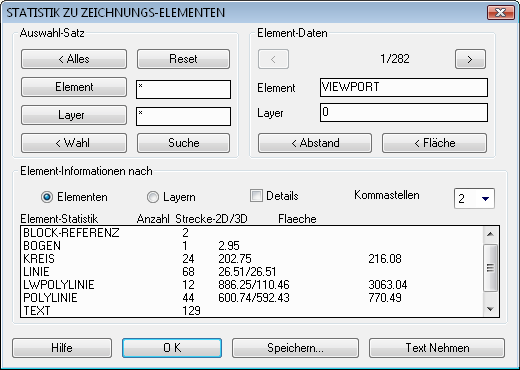

Der Statistik-Befehl zeigt Ihnen eine Auflistung über die von Ihnen gewählten Zeichnungs-Elemente, sowohl nach Element-Typ als auch nach Layer-Zugehörigkeit. Zusätzlich werden je nach Art der Elemente auch Strecken- und Flächenwerte berechnet und angezeigt.

Mit den Buttons <Abstand und <Fläche besteht zusätzlich die Möglichkeit, direkt in der Zeichnung Strecken und Flächen zu zeigen, sowie Strecken und Flächen von Elementen berechnen zu lassen. Sie können zum einen die auszuwertenden Elemente direkt in der Zeichnung auswählen, indem Sie die Schaltfläche <Wahl betätigen oder aber auch die gesamte Zeichnung durch Betätigung der Schaltfläche Suche nach bestimmten Elementen durchsuchen lassen. Den Typus der Zeichnungselemente können Sie aus einer Liste wählen oder aber direkt aus der Zeichnung abgreifen. Außerdem können Sie nach einem Suchvorgang manuell weitere Elemente wählen bzw. wieder abwählen. Unabhängig davon, ob Sie die Elemente mit <Wahl oder mit Suche bestimmen, wird anschließend ein Auswahlfilter angewendet, welcher alle Zeichnungselemente, die nicht den Auswahlbedingungen entsprechen, automatisch aus dem Auswahlsatz entfernt. Die Auswahlbedingungen können Sie in dem linken Dialogfeld Auswahl-Satz einstellen, indem Sie dazu die ggf. notwendigen Bedingungen auf die geforderten Parameter setzen. Ist eine Eigenschaft ohne Bedeutung, so lassen Sie dafür den Joker "*" stehen. Nun können Sie mit <Wahl die betreffenden Elemente am Bildschirm wählen - das Programm entfernt automatisch alle nicht die Auswahlbedingungen erfüllenden Zeichnungselemente. Mit Suche holt sich das Programm alle Zeichnungselemente, die Vorgabe-Parameter erfüllen, selbstständig aus der Zeichnung heraus.

Nachdem der Auswahlsatz erstellt wurde, können Sie sich die Element-Typen und -Layer mit den Pfeiltasten < und > der Spalte Element-Daten im rechten Teil der Dialogbox anzeigen lassen. Im mittleren Feld der Dialogbox werden automatisch alle relevanten Strecken als 2D- und 3D-Werte sowie ggf. die Flächenwerte der Zeichnungs-Elemente angezeigt.

In der Grundeinstellung werden die Elemente nach ihrem Typ sortiert; Sie können die Auswertung aber auch layerbezogen vornehmen lassen, indem Sie den Schalter Layer setzen. Wenn Sie den Schalter Details aktivieren, erfolgt immer die Gesamtdarstellung der Informationen.

Durch Betätigung der Schaltfläche Speichern... können Sie die Statistik in einer Textdatei speichern während die Schaltfläche Text Nehmen den Dialog TEXTDATEI IN ZEICHNUNG LADEN (Befehl: EAWS_FILETEXT) automatisiert aktiviert. Dieser Befehl, der auch über die Befehlszeile separat aufgerufen werden kann, fügt den Text in die aktuelle Zeichnung ein und ermöglicht Ihnen, alle relevanten Texteinstellungen grafisch vorzunehmen und zur Kontrolle zuerst eine Vorschau durchzuführen. Bitte lesen Sie den folgenden Abschnitt, wenn Sie mit diesem Befehl nicht vertraut sind.
