Befehl: EAWS_RASTERTOOLS

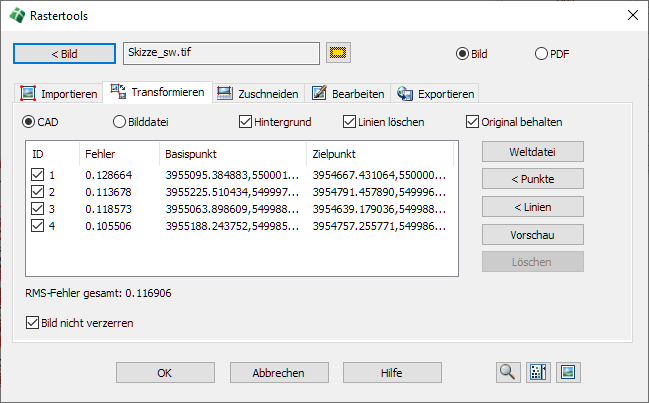

Das Programm Rastertools vereinigt unter einer Oberfläche wesentliche, oft benötigte Befehle rund um das Thema Pixelbilder und PDF-Unterlagen. Dazu verfügt der Dialog über mehrere Reiter, welche in folgende Funktionsgruppen aufgeteilt sind:


Importieren

Einfügen von Pixelbildern. Einfügen von GeoTIFF. Auswahl einer Weltdatei u. ä.

Transformieren

Manuelle Transformation, wahlweise mit dem CAD-System oder direkt in der Bilddatei / PDF-Unterlage.

Zuschneiden

Zuschneiden eines Pixelbildes oder einer PDF-Unterlage anhand einer Polylinie.

Bearbeiten

Pixelbearbeitung durch Aufruf der Zeichnung in einer Bildbearbeitung.

Exportieren

Export von Weltdateien aus dem transformierten Bild oder aus der GeoTIFF-Datei. Erzeugung einer GeoTIFF-Datei und Export in ein fertig transformiertes Pixelbild.

Alle Aktionen werden durch die Schaltfläche OK am unteren Bildrand eingeleitet und beziehen sich mit Ausnahme des Imports stets auf das im oberen Bereich selektierte Bild oder wenn verfügbar das selektierte PDF. Des Weiteren stehen Ihnen im rechten unteren Dialogbereich grundsätzlich die folgenden Schaltflächen zur Verfügung:

Öffnet einen kleinen Zoom-Dialog, damit der Zoom auch möglich ist, während der Rastertools-Dialog geöffnet ist.

Der Wechselschalter minimiert/maximiert die Anzeige der Bildqualität.

Der Wechselschalter schaltet den Bildrahmen global EIN oder AUS.

Am oberen Bildschirmrand steht neben der Schaltfläche zur Auswahl des Quellbildes noch eine Schaltfläche zum Ausleuchten des aktuellen Bildes zur Verfügung.
