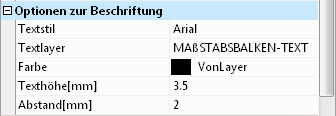

Hier werden die Parameter zur Beschriftung des Maßstabsbalkens eingestellt. Die Texthöhe kann entweder direkt in das Feld eingegeben oder aus einer Liste der vordefinierten Texthöhen gewählt werden, wobei hierfür die zentrale Texthöhen-Funktion verwendet wird.

Der Abstand regelt die Distanz des Textes vom grafischen Teil des Maßstabsbalkens. Der zu verwendende Textstil lässt sich aus der Klappliste wählen, wobei der Eintrag Weitere Textstile... den AutoCAD-Textstildialog öffnet, um einen Stil anzulegen oder zu verändern. Der Textlayer wird mit Hilfe der zentralen Layersteuerung festgelegt. Sobald Sie in das Layerfeld klicken, erscheint eine gepunktete Schaltfläche [...], welche die zentrale Layersteuerung öffnet, mit deren Hilfe Sie einen Vorgabelayer spezifizieren können. Auf die gleiche Art lässt sich die Farbe spezifizieren, falls diese nicht den empfohlenen Standardwert VonLayer besitzen soll.
