Befehl: EAWS_SCALEBAR


Mit dem Maßstabsbalken-Programm können Sie Ihre Pläne und Karten des Modell- und/oder Papierbereichs mit einem frei definierbaren Maßstabsbalken versehen, um den Maßstab geplotteter Karten und Pläne zu verdeutlichen. Kennzeichnend ist hierbei die parametrische Funktionsweise, d. h. dass alle Inhalte aus den jeweiligen Werten generiert werden und daher nicht starr sind, wie etwa bei einem Block. Alle Einstellungen lassen sich, vergleichbar mit den Textwerkzeugen, unter einem Namen zusammenfassen und in einer Datei speichern.

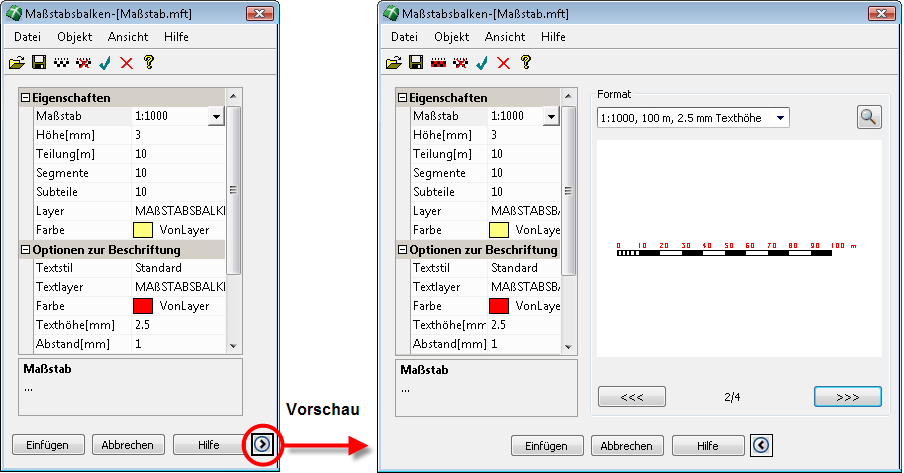

Der Aufruf des Befehls öffnet eine mit dem Planrahmen vergleichbare Dialogbox, in welcher alle zur Verfügung stehenden Parameter eingestellt werden können. Der aus den aktuellen Werten gebildete Maßstabsbalken wird jederzeit in der zoomabhängigen Echtzeitvorschau im erweiterten Dialogbereich visualisiert. Im erweiterten Dialogbereich kann aus der Klappliste ein Format gewählt werden, welches in einer Maßstabs-Formatdatei (*.mft) gespeichert ist.
