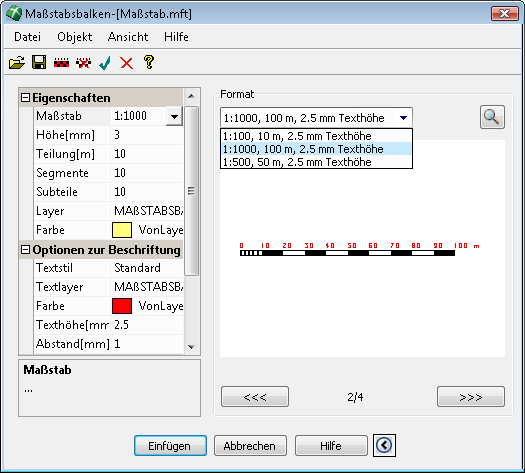

Bitte wählen Sie ein zu verwendendes Format aus der Klappliste aus. Im Format sind alle Eigenschaften des Maßstabsbalkens festgelegt. Hierzu gehört z. B. der Maßstab, die Anzahl der Segmente, die Teilung als auch das Design (Darstellungstyp, Layer, Beschriftung...). Beliebig viele Formate sind in einer Maßstabs-Formatdatei gespeichert, welche sich über das Dateimenü öffnen lässt. Nach der Auswahl eines Formates werden alle Werte entsprechend eingestellt und eine schematische Voransicht in den erweiterten Dialog eingeblendet. Diese stellt den Maßstabsbalken in einer zoomabhängigen Echtzeitvorschau dar, d. h. der Maßstabsbalken entspricht bereits den richtigen Abmessungen, so als würden Sie ihn an Ort und Stelle einfügen.


Insofern alle Eigenschaften zutreffend sind, können Sie den Maßstabsbalken nun durch Betätigung der entsprechenden Schaltflächen einfügen. Der Maßstabsbalken hängt nun mit seiner linken unteren Ecke am Cursor und kann frei platziert werden.
