Die Kartenrahmen-Funktion ist, als Erweiterung des Planrahmens, ein spezielles Werkzeug zur schnellen Generierung von beliebigen Karten- und Plan-Spiegeln in verschiedenartigen Darstellungsformen.

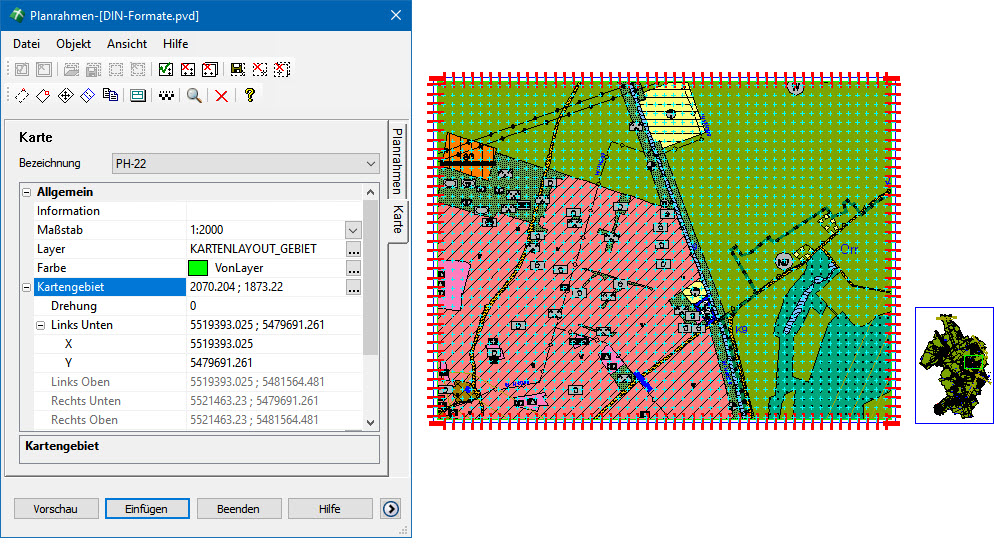

Das Programm überträgt Ihr gewünschtes Karten-/Plan-Gebiet in ein Layout des Papierbereiches und kann es dort mit einem Außenrahmen, einem Koordinaten-Gitter/Raster und einer Raster-Beschriftung versehen. Das definierte Karten-/Plan-Layout kann sowohl intern in der Zeichnung als auch extern als Kartenvorlagendatei gespeichert und aus diesen wieder (z. B. in anderen Zeichnungen) geladen werden, um adäquate Karten und Pläne mit gleichem Layout zu generieren.

Insbesondere für große Kartenbestände, bei denen die Karten nur ein Teilgebiet darstellen, ist das Programm durch die Verwendung des Papierbereiches zur Kartengenerierung sehr vorteilhaft anwendbar, da keine Manipulation des Datenbestandes notwendig ist bzw. erfolgt (alle Kartenelemente mit Ausnahme der Gebietsmarkierung werden im Papierbereich erzeugt). Zusätzlich zur Speicherung der Layout-Definition in Textdateien erlaubt das Programm die Speicherung der kompletten Karten-/Planvorlage (Layout und exaktes Kartengebiet) innerhalb der Zeichnung selbst.

Dadurch kann zu beliebiger Zeit eine zuvor erzeugte/geplottete Karte erneut generiert werden, ohne dass die Zeichnungsgröße in nennenswerter Weise zunimmt. Je definierter Karte werden ca. 0.5 KByte Zeichnungsgröße benötigt, unabhängig von Art und Größe der Zeichnung oder der Karte. Insbesondere bei blattschnittfreier Datenhaltung können Hunderte fertiger Karten/Pläne innerhalb der Zeichnung erhalten bleiben.

Natürlich können auch die einmal geplotteten Karten/Pläne direkt als Zeichnungselemente (im Papierbereich) erhalten bleiben - diese klassische AutoCAD-Manier kostet jedoch gerade bei größeren Zeichnungen enorme Bildaufbau- und Regenerierungszeiten. Zu den erweiterten Fähigkeiten des Programms zählen beispielsweise auch das Kopieren und Anhängen von Karten/Plänen. Dadurch ist es sehr schnell möglich, eine ganze Reihe von gleichartigen Karten/Plänen innerhalb eines Datenbestandes zu erzeugen. Beim Anhängen von Karten kann die Seite und die Überlappungsbreite zwischen 2 Karten frei gewählt werden.


Anmerkung: Der erweiterte Dialog spielt für den Kartenrahmen keine Rolle, da in dem Grafikfenster nur Planrahmen angezeigt werden können.
