Das Kartengebiet ist stets rechteckig und wird prinzipiell durch die linke untere Eckkoordinate, Breite und Höhe sowie der Drehung definiert. Diese Werte können direkt in den Dialog eingegeben werden, doch ist es i. d. R. praktischer, das Kartengebiet in der Zeichnung zu zeigen.

Sinnvoll ist es hierbei, wenn Sie sich bereits vorher ein Gitter über die Zeichnung legen, welches die jeweiligen Kartenblätter definiert. Das Zeigen des Kartengebiets wird über den Befehl Objekt → Kartengebiet → Picken bzw. über das Icon Kartengebiet picken aufgerufen. Alternativ dazu können Sie auch die gepunktete Schaltfläche [...] wählen, welche im Feld Kartengebiet erscheint, sobald Sie hineinklicken.

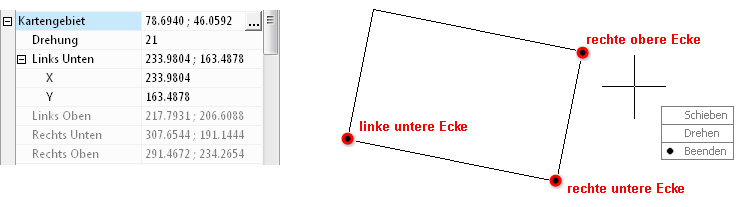

Sie werden nun aufgefordert, die linke untere Ecke und anschließend die rechte untere Ecke des Kartengebietes zu zeigen. Hierbei hängt eine Gummibandlinie am Cursor, welche bei der Aufforderung zum Zeigen der rechten oberen Ecke zwangsläufig rechtwinklig zur Grundlinie ist. Hiermit ist das Plangebiet durch eine rechteckige Umgrenzung grafisch definiert. Das Rechteck wird auf den Layer gelegt, der unter Allgemein angegeben ist.

Sie können die Funktion nun beenden oder das Kartengebiet im gleichen Arbeitsgang drehen und/oder schieben, worauf in einer Meldung hingewiesen wird.
