Befehl: EAWS_DDVPOINT

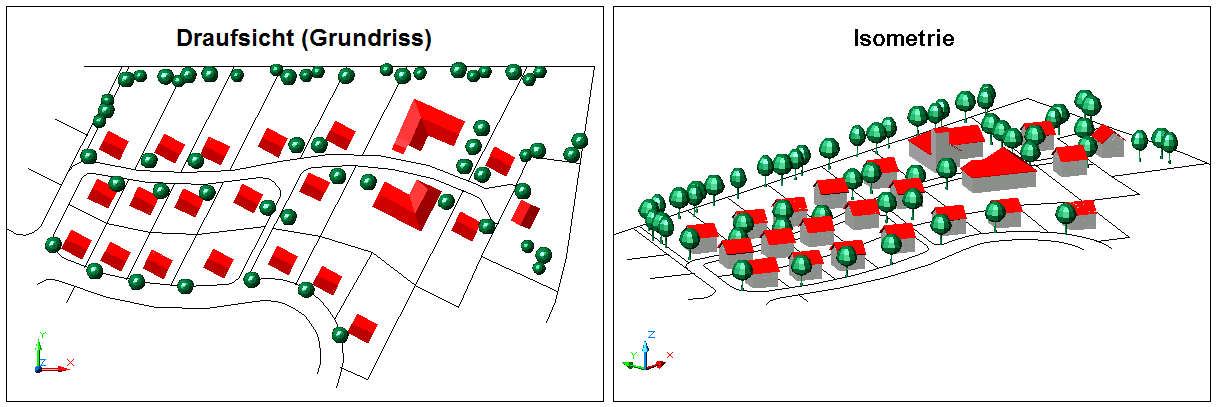

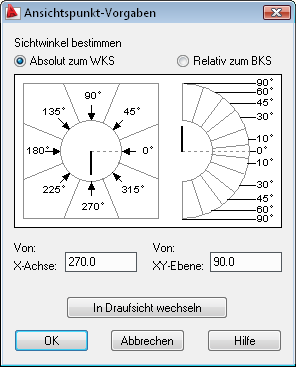

Dies ist der AutoCAD-Befehl zum Erzeugen von isometrischen Ansichten. Der Befehl ist an dieser Stelle im WS LANDCAD-Menü integriert, weil er im AutoCAD-Menü nur kompliziert und unter einem für Zeichner kaum nachvollziehbaren Befehlsnamen aufzufinden ist. Nach Aufruf des Befehls erscheint die Dialogbox Ansichtspunkt-Vorgaben, in der Sie eine 3D-Ansichtsrichtung festlegen können, indem Sie einen Winkel für die X-Achse und einen Winkel für die XY-Ebene angeben. Klicken Sie dazu die Ansichtswinkel in dem Bildfeld an, oder geben Sie die Werte in den entsprechenden Eingabefeldern ein. Der neue Winkel wird durch einen weißen und der alte Winkel durch einen roten Schenkel gekennzeichnet. Sie können die Ansichtsrichtung relativ zum aktuellen BKS (Benutzer-Koordinatensystem) oder WKS (Welt-Koordinatensystem) festlegen.


Wenn Sie die Winkeleingabe grafisch, also durch Anpicken einstellen, können Sie einen beliebigen Winkel angeben, indem Sie den inneren Bereich des Kreises oder Halbkreises wählen. Wenn Sie innerhalb der begrenzten Bereiche klicken (z. B. im Feld "135°"), wird der Winkel auf den Wert gerundet, der in diesem Bereich angezeigt wird. Nach Bestätigung mit OK werden die Ansichtswinkel entsprechend aktualisiert.
