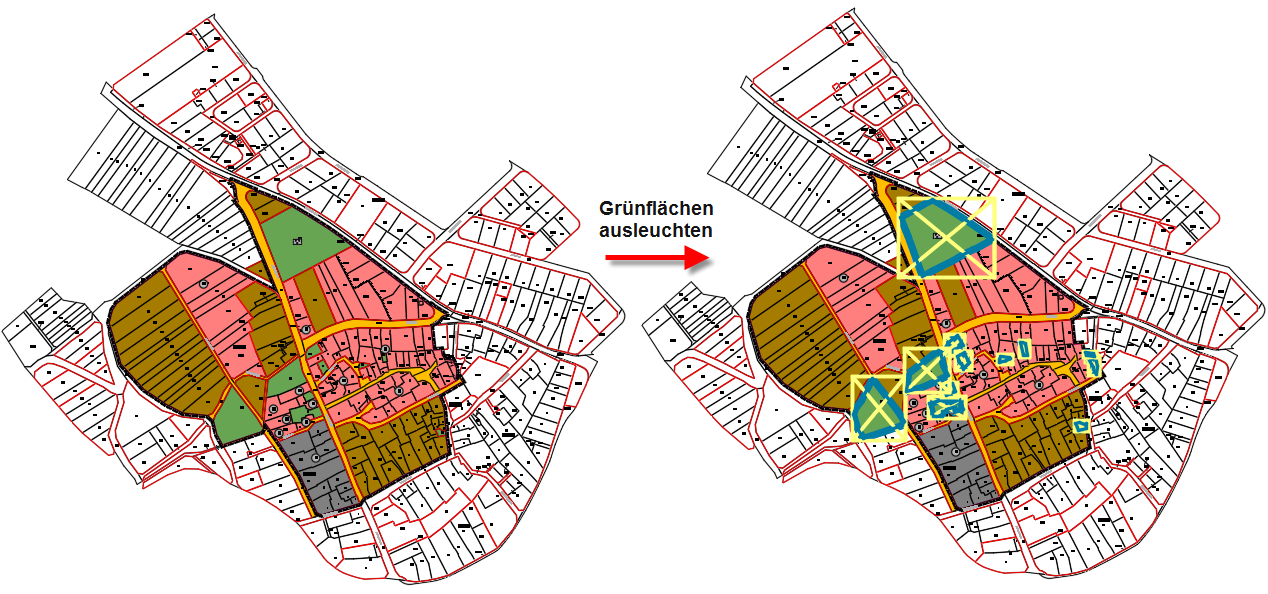

WS LANDCAD besitzt eine zentrale Funktion zur Hervorhebung von Zeichnungselementen, auf die Programme, wie z. B. die Planzeichenverordnung u. a. zugreifen, wenn bestimmte Zeichnungselemente am Bildschirm dargestellt werden sollen. Das standardmäßige, interne Ausleuchten im CAD-System, welches der Darstellung einer Selektion entspricht, ist i. d. R. unzureichend, um die betreffenden Objekte innerhalb der Zeichnung darzustellen. WS LANDCAD bietet daher erweiterte Möglichkeiten wie z. B. Blinken, Umrahmungen und permanente Markierungen.

Die Ausleuchtfunktionen werden direkt durch das jeweilige Programm zur Verfügung gestellt, indem Funktionen, z. B. für die Anzeige von Objekten, aktiviert werden. Hierbei erscheint ein Auswahlmenü, welches unter AutoCAD seitlich des Cursors platziert ist, während die Optionen unter BricsCAD i. d. R. nur in der Befehlszeile erscheinen.


Darstellung unter AutoCAD

Darstellung unter BricsCAD


Die Darstellung des Ausleuchtens entspricht den jeweiligen Einstellungen in den Optionen. Gleichzeitig stehen die folgenden Funktionen im Auswahlmenü, der Befehlszeile und/oder dem Kontextmenü zur Verfügung:


  • Optionen – Ruft den Optionsdialog zur Steuerung der Darstellung des Ausleuchtens auf. WS LANDCAD startet hier mit Vorgaben, die Sie beliebig auf Ihre Bedürfnisse anpassen können.
  • ZoomAuf – Zoomt automatisch auf die markierten Objekte.
  • Permanentumrahmung – Die Aktivierung dieser Option führt dazu, dass die temporären Markierungen, die jeweils aus einem Rechteck mit einem diagonalen Kreuz bestehen, als Zeichnungselemente auf einem spezifizierbaren Layer beibehalten werden.
  • Auswahlsatz – Die ausgeleuchteten Objekte werden zu einem Auswahlsatz zusammengefasst, auf den anschließend mit jeder Funktion, die eine Auswahl erwartet, zurückgegriffen werden kann.

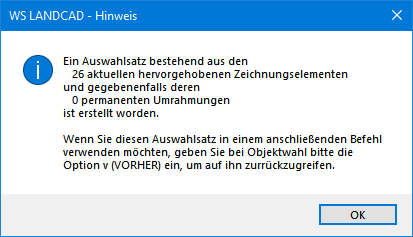

Nach der Bildung des temporären Auswahlsatzes erscheint eine Meldung, welche die Anzahl der Elemente und gegebenenfalls permanenten Umrahmungen ausgibt und darauf hinweist, dass der Auswahlsatz bei der nächsten Objektwahl mit der Option V (= Vorher) aktiviert werden kann.
  • Löschen – Die ausgeleuchteten Objekte können durch diese Option automatisch gelöscht werden.
