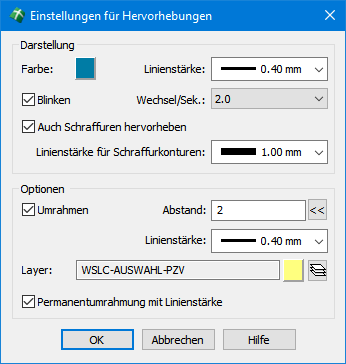

Die Optionen können z. B. über das Auswahlmenü am Bildschirm, das Kontextmenü oder die Befehlszeile aufgerufen werden. Im Dialogbereich Darstellung können folgende Einstellungen getätigt werden, die sich direkt auf die auszuleuchtenden Objekte auswirken:


  • Farbe – Legt die Farbe fest, mit der die Objekte ausgeleuchtet werden.
  • Linienstärke – Legt die Linienstärke fest, mit der die Objekte ausgeleuchtet werden.
  • Blinken – Das Ausleuchten wird periodisch ein- und ausgeschaltet, wodurch der Eindruck des Blinkens entsteht.
  • Wechsel pro Sekunde – Regelt das Blinkintervall.
  • Auch Schraffuren hervorheben – Bei schraffierten/gefüllten Objekten wird i. d. R. nur deren Schraffurkontur mit der gleichen Linienstärke wie andere Objekte ausgeleuchtet. Mit dem Setzen dieses Schalters können Sie der Schraffurkontur jedoch eine andere (i. d. R. breitere) Linienstärke zuweisen, damit diese besonders hervortritt. Hier unterscheiden sich auch die CAD-Plattformen:
    • Unter AutoCAD kann tatsächlich nur die Schraffurkontur mit der jeweils angegebenen separaten Linienstärke hervorgehoben werden.
    • Unter BricsCAD wird zusätzlich das Schraffurmuster selbst mit der Standard-Linienstärke für Objekte ausgeleuchtet. Bei allen vollfarbigen Flächen (Schraffurmuster = Solid) wird daher die gesamte Fläche ausgeleuchtet.



Im Dialogbereich Optionen können Einstellungen für eine zusätzliche Umrahmung der Objekte getroffen werden. Eine Umrahmung wird hierbei pro Zeichenobjekt vorgenommen:



  • Umrahmen – Das Objekt wird in einem wählbaren Abstand mit einem Rechteck umrahmt, welches durch die minimalen/maximalen XY-Koordinaten des Objektes bestimmt ist. Das Rechteck enthält gleichzeitig ein diagonales Kreuz.
  • Abstand – Legt den Abstand des Rechtecks zu den minimalen/maximalen XY-Koordinaten des Objektes fest.
  • Linienstärke - Legt die Linienstärke fest, mit der die Umrahmung dargestellt wird.
  • Layer – Legt den Layer fest, auf dem eine Permanentumrahmung gezeichnet wird. Gleichzeitig wird die Farbe dieses Layers auch für die Farbe des Rahmens während der temporären Ausleuchtung verwendet.
  • Permanentumrahmung mit Linienstärke – Dieser Schalter bewirkt, dass eine Umrahmung nicht nur in der festgelegten Breite ausgeleuchtet, sondern auch mit dieser gezeichnet wird, falls die Funktion Permanentumrahmung aufgerufen wird. Diese Linienbreite hat dann Vorrang vor den Einstellungen des Layers.


Anmerkungen: Zur Darstellung der Linienstärke wird diese automatisch auf dem CAD-System aktiviert. Dadurch erscheinen alle Objekte und Layer, denen eine Linienstärke zugeordnet, ist mit der entsprechenden Linienstärke. Der Zustand wird wieder zurückgesetzt, sobald das Ausleuchten verlassen wird.


Anmerkungen: Die Einstellungen für Hervorhebungen können für jedes WS LANDCAD-Modul separat vorgenommen werden. Dies ist sinnvoll, da je nach Modul oft in stark voneinander abweichenden Maßstäben bzw. Größenordnungen gearbeitet wird und die Einstellungen für z. B. die Bauleitplanung nicht unbedingt zu der einer Pflanzplanung passen.
