Die Verteilung nach vorgegebenem Abstand oder Anzahl entlang einer beliebigen Polylinie ist als Automatismus, z. B. für Baumalleen, Straßenlaternen, Sitzbänke u. ä., verwendbar.

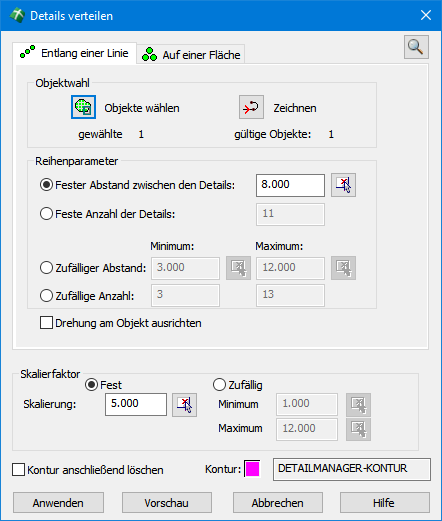

Nach der Aktivierung der Registerkarte Entlang einer Linie wird eine Objektwahl vorgenommen, wobei folgende Möglichkeiten zur Verfügung stehen:


  • Objekte wählen – Nach der Betätigung der Schaltfläche können Sie beliebig viele Objekte wählen, entlang derer das selektierte Detail aufgereiht werden soll. Gültige Objekte sind hierbei Linien, Bögen, 2D- u. 3D-Polylinien, Kreise und Splines.
  • Zeichnen – Nach der Betätigung der Schaltfläche können Sie eine beliebige Polylinie zeichnen, wobei zusätzlich eine Polylinienverfolgung zur Verfügung steht. Eine so gezeichnete Polylinie ist automatisch ein gewähltes, gültiges Objekt.


Im Folgenden sind die Reihenparameter festzulegen, wobei entweder der Abstand oder die Anzahl festgelegt oder variiert werden kann:

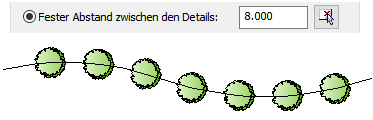

Ein fester Abstand gibt den Abstand der Details entlang der Polylinie an und kann auch grafisch nach Betätigung der dazugehörigen Schaltfläche gezeigt werden.

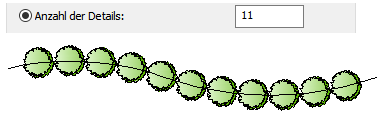

Die feste Anzahl bestimmt die Gesamtzahl der Details, welche entlang der Polylinie in einem gleichmäßigen Abstand eingefügt werden.

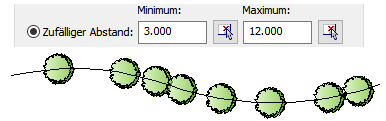

Ein zufälliger Abstand variiert die Abstände der Details zufällig innerhalb eines einzugebenden Minimum- und Maximum-Abstands. Diese Abstände können auch grafisch nach Betätigung der dazugehörigen Schaltflächen gezeigt werden.

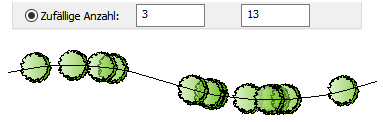

Eine zufällige Anzahl variiert die Anzahl der Details zufällig und mit wechselndem Abstand innerhalb einer einzugebenden Minimum- und Maximum-Anzahl.

Insbesondere bei den zufälligen Werten ist die Durchführung einer Vorschau empfehlenswert, da hierbei der Vorschlag des Programms beurteilt und bei Bedarf beliebig oft wiederholt werden kann. Zufällige Werte werden auch bei Auswahl mehrerer Objekte unterschiedlich angewendet, damit keine Gleichheit entsteht.

Der Drehwinkel der Details wird den Einstellungen der Optionen entnommen oder beträgt 0 Grad, falls er nicht zuvor festgelegt wurde. Lassen Sie hingegen die Drehung am Objekt ausrichten, gilt der Drehwinkel immer relativ zur Richtung des jeweiligen Liniensegmentes bzw. der Tangente in einem Punkt.


Der Skalierfaktor kann ebenfalls für alle Details fest vorgegeben oder innerhalb einer Varianz zufällig vergeben werden. Der Skalierfaktor ist unabhängig von den jeweiligen Reihenparametern und kann daher mit jeder Variante kombiniert werden.

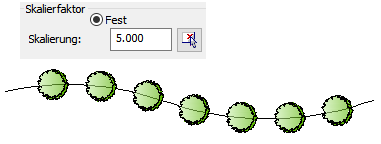

Bei einem festen Skalierfaktor wird dieser auf jedes Detail angewendet. Der Wert kann auch grafisch nach Betätigung der dazugehörigen Schaltfläche gezeigt werden. Hierbei kann die Größe des Details mit der Maus gleichmäßig aufgezogen werden.

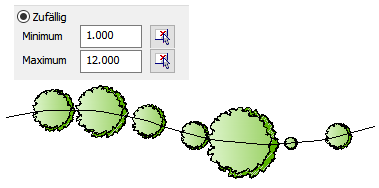

Bei einem zufälligen Skalierfaktor variiert dieser zufällig innerhalb eines einzugebenden Minimum- und Maximum-Werts. Die Werte können auch grafisch nach Betätigung der dazugehörigen Schaltflächen gezeigt werden. Hierbei kann die Größe des Details mit der Maus gleichmäßig aufgezogen werden.


Ist der Schalter Kontur anschließend löschen aktiviert, wird das ausgewählte Objekt bzw. die gezeichnete Polylinie nach der Detaileinfügung automatisch gelöscht. Der Layer für gezeichnete Konturen lässt sich mittels der zentralen Layersteuerung festlegen und als Vorgabe speichern.

Die Betätigung der Schaltfläche Vorschau fügt die Details zunächst nur temporär ein, um noch eventuelle Änderungen der Parameter vornehmen zu können, während die Schaltfläche Anwenden die Details fest einfügt und anschließend zum Hauptdialog des Detailmanagers zurückkehrt.
