Zunächst ist der anzuwendende Objekttyp aus der Klappliste auszuwählen. Zur Auswahl stehen die Typen Attribut, Block, Text und MultiText. Durch die Auswahl werden die einzustellenden Eigenschaften bestimmt. Neben allgemeinen Eigenschaften wie z. B. Layer und Farbe gibt es immer Eigenschaften, die objektspezifisch sind. Es werden daher je nach Objekttyp unterschiedliche Inhalte in die beiden Seiten des Dialoges eingeblendet. Im bereinigten Ausgangszustand ist in allen Feldern ein grün hinterlegtes Sternchen * vorhanden, welches auch als Joker bezeichnet wird. Dies bedeutet, dass die Eigenschaft nicht eingegrenzt ist und daher alle erlaubten, für die Eigenschaft zulässigen Werte, aufweisen darf. Das Sternchen darf auch als Wildcard in Kombination mit Texteingaben verwendet werden. So sucht der Blockname PFB* nach allen Blöcken, deren Namen mit PFB beginnen.


Eigenschaft picken   Alle Eigenschaften picken

Die Eigenschaften eines Objektes lassen sich entweder selektiv, d. h. bezogen auf eine ganz bestimmte Eigenschaft, oder vollständig abgreifen. Um eine einzelne Eigenschaft gezielt abzugreifen, klicken Sie zunächst in die betreffende Zeile des Dialoges, z. B. Layer, und aktivieren Sie anschließend das Icon Eigenschaft picken. Sie werden jetzt zur Objektwahl aufgefordert und können dann das Element anklicken, dessen Eigenschaft in den Dialog übertragen werden soll. Wenn Sie hingegen das Icon Alle Eigenschaften picken aktivieren, werden alle relevanten Eigenschaften auf einmal in den Dialog übertragen.

Die neuen, gewünschten Eigenschaften lassen sich auf die gleiche Art und Weise einstellen. Hier sind natürlich mit Ausnahme des grün hinterlegten Sternchens keine Wildcards mehr erlaubt.

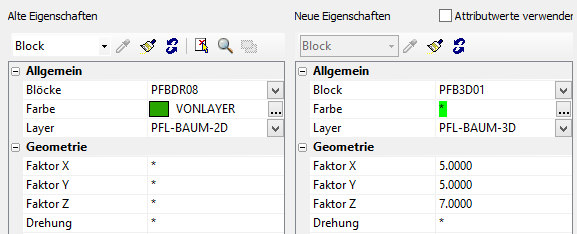

Im nebenstehendem Beispiel haben die Einstellungen folgende Bedeutung:

Ersetze alle Blöcke, die mit dem Namen PFBDR beginnen und auf dem Layer PFL-BAUM-2D mit der Farbe VONLAYER liegen, durch den Block PFB3D01. Ändere den Layer auf PFL-BAUM-3D. Die Blöcke sollen unabhängig von ihrer ursprünglichen Größe die XY-Skalierung 5 und die Z-Skalierung 7 erhalten.

Alle Einstellungen lassen sich mit Hilfe des Reset-Icons wieder zurücksetzen, d. h. in jedes Feld wird wieder auf den Joker (das grün hinterlegte Sternchen) gesetzt.
