Die in einem Block enthaltenen Attribute, sowie die zugewiesenen Werte können durch das Aktivieren der Funktion Attributwerte verwenden, auf die in der Zeichnung vorhandenen Blöcke übertragen werden.



Die Funktion steht nur im Zusammenhang mit dem Objekttyp Block zur Verfügung. Der Block muss zwingend Attribute enthalten. Es werden zunächst wie gewohnt auf der linken Seite im Dialog Objekte modifizieren die alten Eigenschaften festgelegt und die Zeichnung nach diesen durchsucht. Auf der Seite der neuen Eigenschaften muss der Haken bei Attributwerte verwenden gesetzt werden. Im Anschluss kann nun festgelegt werden, welche Attributwerte welchen Eigenschaftsfeldern zugewiesen werden.


Beispiel:

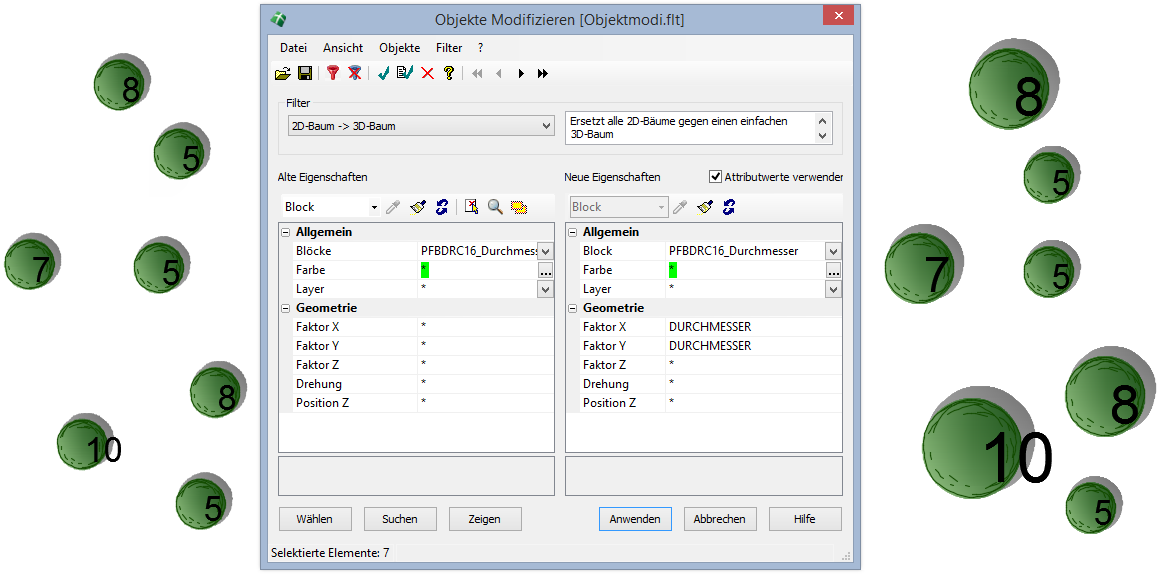

In der Zeichnung befinden sich Baumsymbole, die mit dem Attribut Durchmesser versehen sind. Der Kronen-Durchmesser der einzelnen Bäume ist in den Attributwerten unterschiedlich. Zunächst haben alle Baumsymbole grafisch die gleiche Größe (X- und Y-Faktor). Über die Funktion Objekte modifizieren → Attributwerte verwenden kann erreicht werden, dass die unterschiedlichen Kronen-Durchmesser auch grafisch in der Zeichnung sichtbar werden.

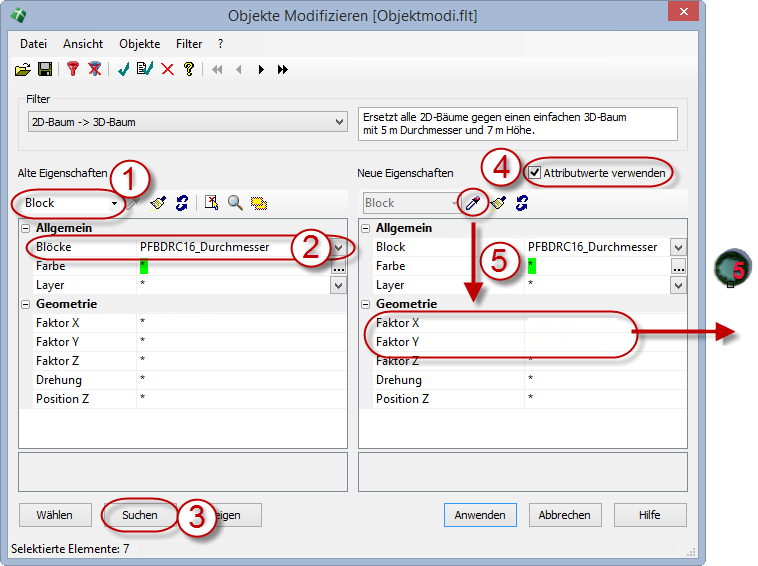

Hierfür wird der Objekttyp Block gewählt (1) und im Anschluss der Block (Mehrfachauswahl möglich) als Eigenschaft festgelegt (2). Über die Schaltfläche Suchen, werden die gewünschten Blöcke in der Zeichnung selektiert (3).

Auf der Seite der neuen Eigenschaften muss zunächst der Haken bei Attributwerte verwenden gesetzt werden (4). Nun soll im nächsten Schritt der Durchmesser der Bäume (X- und Y-Faktor) ausgelesen werden. Dieser wird über den X- und Y-Faktor definiert. Diese Zeilen müssen der Reihe nach aktiviert werden (Klick in die Zeile) und im Anschluss wird über die Pipette eines der Baumsymbole in der Zeichnung gewählt (5).

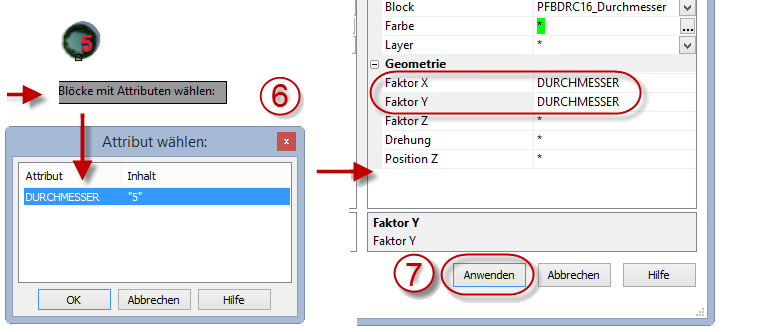

Es öffnet sich nun der Dialog Attribut wählen (6). Enthält das Symbol mehrere Attribute, muss das gewünschte Attribut gewählt werden. Im vorliegenden Beispiel gibt es nur das Attribut Durchmesser. Ist das Attribut gewählt, erscheint ein entsprechender Eintrag im Dialog Objekte modifizieren. Auf die gleiche Weise wird nun noch der Y-Faktor festgelegt. Über die Schaltfläche Anwenden wird abschließend der Wert des Attributes Durchmesser auf die Baumsymbole übertragen (7).


Hinweis: Beim Definieren eines Attributes ist es möglich, dieses auf unsichtbar zu stellen. Damit das Attribut bzw. der Attributwert in der Zeichnung nicht sichtbar ist, muss noch die Systemvariable ATTZEIG auf AUS gesetzt werden.
