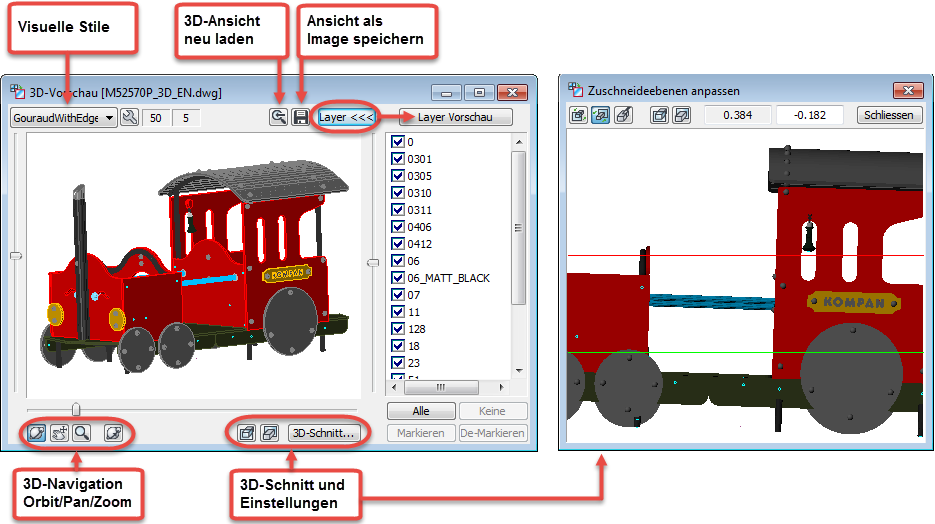

Über diese Schaltfläche öffnet sich ein eigenes Fester, in dem Sie eine dreidimensionale Vorschau eines Details erhalten, in der Sie, soweit im Detail vorhanden, Layer ein- und ausschalten können.

Mit Hilfe der 3D-Navigation in der linken unteren Ecke können Sie den Modus einstellen, den die linke Maustaste ausführen soll (Pan, Zoom, Orbit oder fortlaufender Orbit).

Sie haben auch die Möglichkeit, eine 3D-Vorschau als Image-Datei abzuspeichern, um z. B. dieses Bild in einer anderen Anwendung zu verwenden. Um ein ansprechendes Bild zu erhalten, können Sie die visuellen Stile aus einer Klappliste in der linken oberen Ecke bestimmen.

Auch das Erstellen von 3D-Schnitten ist über die entsprechende Schaltfläche in der rechten unteren Ecke möglich.

Der 3D-Konfigurations-Dialog entspricht den AutoCAD-Einstellungen in den Optionen → System → 3D Leistung → Leistungsfeinabstimmung.
