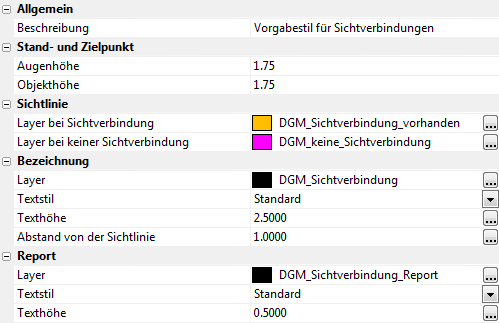

Mit der Funktion Sichtbarkeit können Sie die Möglichkeit einer Sichtverbindung zwischen zwei Punkten unter der Vorgabe der Augenhöhe und einer Zielobjekthöhe überprüfen. Für die Augen- und Zielpunkthöhe können Vorgabewerte innerhalb der Optionen definiert werden.

Die Ausgabe des Ergebnisses der Analyse erfolgt separat auf zwei Layern, je nach Status der Sichtverbindung. Die endgültige Layerbezeichnung innerhalb der Zeichnung setzt sich dabei aus dem Oberflächennamen, dem Analysenamen sowie dem Vorgabelayer, getrennt durch ein $ Zeichen, zusammen.


Bsp:         $av$Oberfläche_1$Sichtverbindung_1$_DGM_Sichtverbindung_vorhanden

       $arvOberfläche_1$Sichtverbindung_2$_DGM_keine_Sichtverbindung


Die jeweilige Sichtverbindung kann mit einer Bezeichnung versehen werden, wofür die Optionen Layer, Textstil, Texthöhe und Abstand des Textes von der Sichtlinie zur Verfügung stehen.

Die Ergebnisse der Analyse können optional innerhalb eines Reports dargestellt werden. Für die Ausgabe stehen verschiedene Parameter zur Verfügung. Der Report wird dabei ebenfalls auf einem eigenen Layer innerhalb der Zeichnung erstellt.

Für die Generierung des Layernamens gilt das gleiche Prinzip wie für die Erstellung des Darstellungslayers. Für die Texte können der Textstil und die Texthöhe festgelegt werden.
