Das DGM ermöglicht die Erstellung einer prüfbaren Mengenberechnung aufgrund des in der REB-Verfahrensbeschreibung 21.003 Massenberechnung aus Querprofilen (Elling) festgelegten Verfahrens.

Das Verfahren definiert die Massenberechnung zwischen Querprofilen auf der Grundlage der Gaußschen Flächenformel. Die Berechnung erfolgt jeweils aus dem Mittel zweier Profilflächen und dem Profilabstand. Bei einer gekrümmten Achse wird die Teilmasse durch Multiplikation mit einem gemittelten Faktor (k) verbessert. Dieser Faktor berücksichtigt den Schwerpunktweg zwischen zwei Stationen [ ki=(Ri-yi )/Ri ].

Das Berechnungsverfahren verwendet Kontrollwerte, welche die Eingabedaten auf Plausibilität prüfen.



Das DGM erstellt diese Kontrollwerte automatisch aus den Daten der verwendeten DGM-Oberflächen, jedoch lassen sich diese im Hauptdialog ändern.


Folgende Kontrollwerte sind im Dialog "Massenberechnung aus Querprofilen" einstellbar und kommen im REB-Verfahren zur Anwendung:


Wert

Bezeichnung

Erklärung

KWX

Größter Profilabstand

Wahrscheinlich größter Profilabstand innerhalb der Stationierung.

KWY

Größter Abstand
benachbarter Profilpunkte

Wahrscheinlich größter Abstand zweier benachbarter Profilpunkte in y-Richtung.

KWZ

Größte Höhendifferenz

Wahrscheinlich größte Höhendifferenz (∆ Z) der Punkte in einem Dreieck.

KWF

Größte Profilfläche

Wahrscheinlich größter Inhalt einer Querprofilfläche.

KOAY

Abstand Aufmaßachse zur Kurvenbandachse

Konstanter Abstand einer Aufmaßachse zu einer Kurvenbandachse.

KWRW

Größte Anzahl der Richtungswechsel der Profilpunkte

Wahrscheinlich größte Anzahl der Richtungswechsel der Profilpunktfolge nach links und rechts, die durch wechselweises Zu- und Abnehmen der y-Werte verursacht werden.


Das REB-Verfahren verwendet folgende Datenarten als Grundlage der Berechnung:


Datenart

Bezeichnung

Erklärung

DA 50

Kurvenband

Enthält die Punkte mit ihren Punktnummern und den Koordinaten (X, Y, Z).

DA 51

Kontrollwerte, Konstanten

Enthält die Kontrollwerte KWX, KWZ usw.

DA 53

Positionsangaben

Enthält die Positionsangaben der jeweiligen Einzelpositionen der Massenberechnung.

DA 54

Koordinaten der Profilpunkte

Enthält die nach Position und Station geordneten Koordinaten der Eckpunkte einer Profilfläche.


Der vom DGM geführte Nachweis enthält stets die in der REB aufgeführten Datenarten und Ergebnislisten, welche entweder untereinander in eine Textdatei oder in eine Excel-Tabelle geschrieben werden. Die in der Excel-Tabelle aufgeführten Datenarten und Ergebnislisten werden hierbei separat auf verschiedene Arbeitsblätter verteilt.

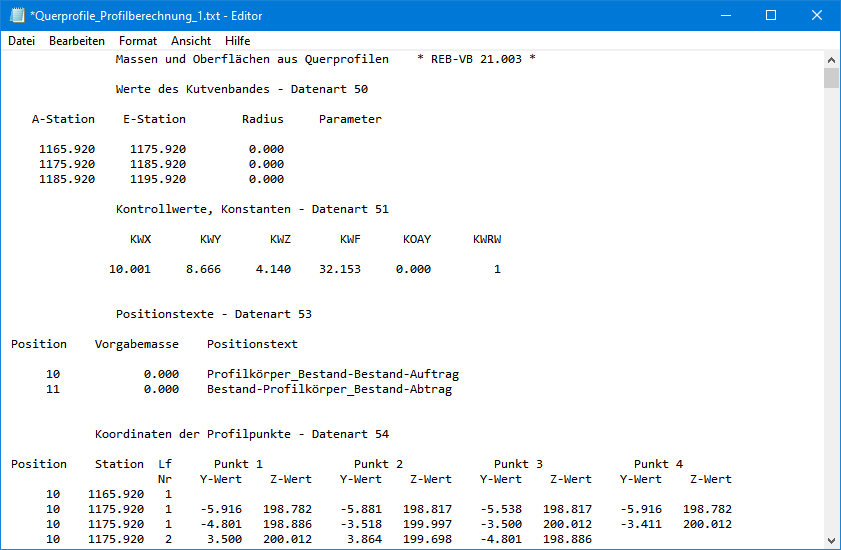

Beispiel einer Ausgabe in eine Textdatei:






Beispiel einer Ausgabe in eine Excel-Tabelle (Blatt Ergebnisse):
