Eine weitere Möglichkeit besteht darin, Punkte durch Übernahme von dafür vorgesehenen Zeichnungsobjekten zu holen. Erlaubte Objekte sind hierbei:

Punkte, Blöcke, Texte (Text und Mtext), Bögen, Kreise, Linien, Polylinien (LW, 2D und 3D), Polygonale Netze (P-Netz und M-/N-Netz) und 3D-Flächen.


Hinweis: Bögen, Bögen von Polylinien sowie Kreise werden automatisch segmentiert. Der Grad der Segmentierung wird in den allgemeinen Optionen im Abschnitt Bogenauflösung gesteuert.

Bei Blöcken und Texten wird jeweils der Bezugspunkt dieser Objekte ausgewertet


Der Standardfall ist die Übernahme von Punkten, die mit Hilfe eines Vermessungsprogrammes, wie z. B. Messfile importiert wurden. Oft stehen Grundlagen aber auch nur als Zeichnungsdatei zur Verfügung.

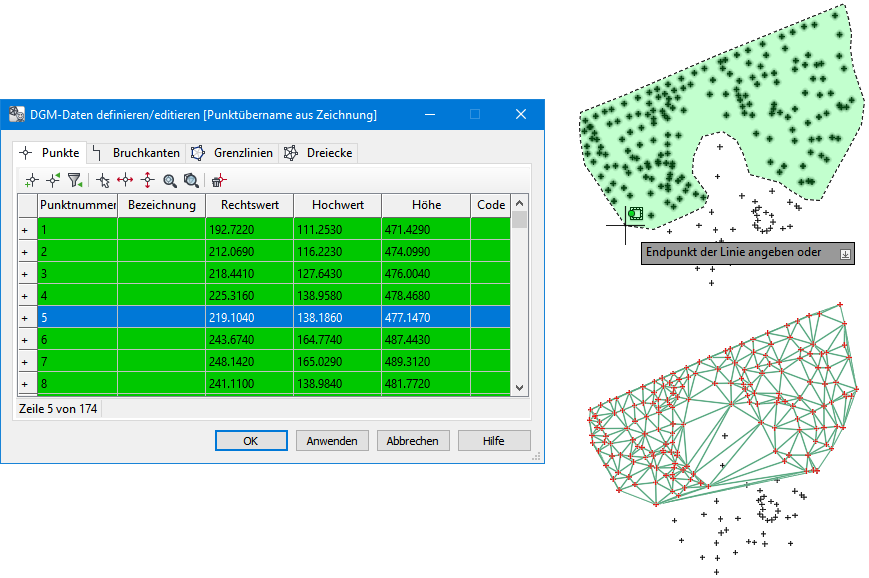

Nach der Auswahl der Objekte werden die ermittelten Stützpunkte zunächst in den Editor übernommen und grün markiert. Erst nach Bestätigung mit OK werden die Punkte/Bruchkanten tatsächlich als 3D-Polylinien gezeichnet und in das DGM eingerechnet, d. h. es wird in den betroffenen Arealen neu trianguliert.

Nach der Auswahl der Objekte werden die ermittelten Stützpunkte in den Punkteditor übernommen und hierbei grün markiert. Erst nach Bestätigung mit OK oder Anwenden werden die Punkte tatsächlich mit dem jeweils zugeordneten Stil gezeichnet und in das DGM eingerechnet. Falls in den Flächeneigenschaften die Dreiecksvermaschung aktiviert ist, kann dies sofort am Bildschirm erkannt werden.


Achtung: Die Höhe der Stützpunkte der zu übernehmenden Objekte wird generell übernommen. Bitte beachten Sie diesen Umstand bei der Übernahme von 2D-Elementen.
