Innerhalb der Gruppe Oberflächen ist die Steuerung der anzuzeigenden Oberflächenmodelle, deren Reihenfolge sowie die Festlegung des Überhöhungsfaktors möglich.

Oberflächen



Im Menüpunkt Oberflächen werden alle aktuell geladenen Oberflächenmodelle angezeigt. Sie können die Darstellung einzelner Flächen durch Aus- oder Abwahl in diesem Menü steuern.

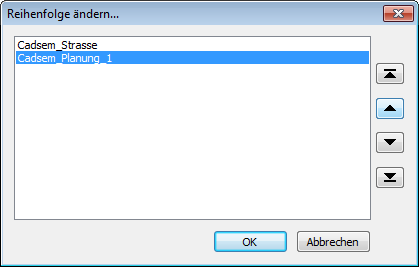

Von besonderer Bedeutung kann auch die Änderung der Anzeigereihenfolge sein. So lassen sich beispielsweise Konstruktionen besser visualisieren, wenn sie zusätzlich mit dem Planungsgelände angezeigt werden, da mehreren Oberflächen verschiedene Farben zugeordnet werden können. Hierbei ist es aber wichtig, welche Oberfläche in der Anzeigereihenfolge ganz oben steht. Ansonsten würde sie möglicherweise verdeckt werden.

Die Reihenfolge im Viewer lässt sich unabhängig von der Reihenfolge im Projektbrowser steuern.


Planungsgelände oben

Straßenkörper oben

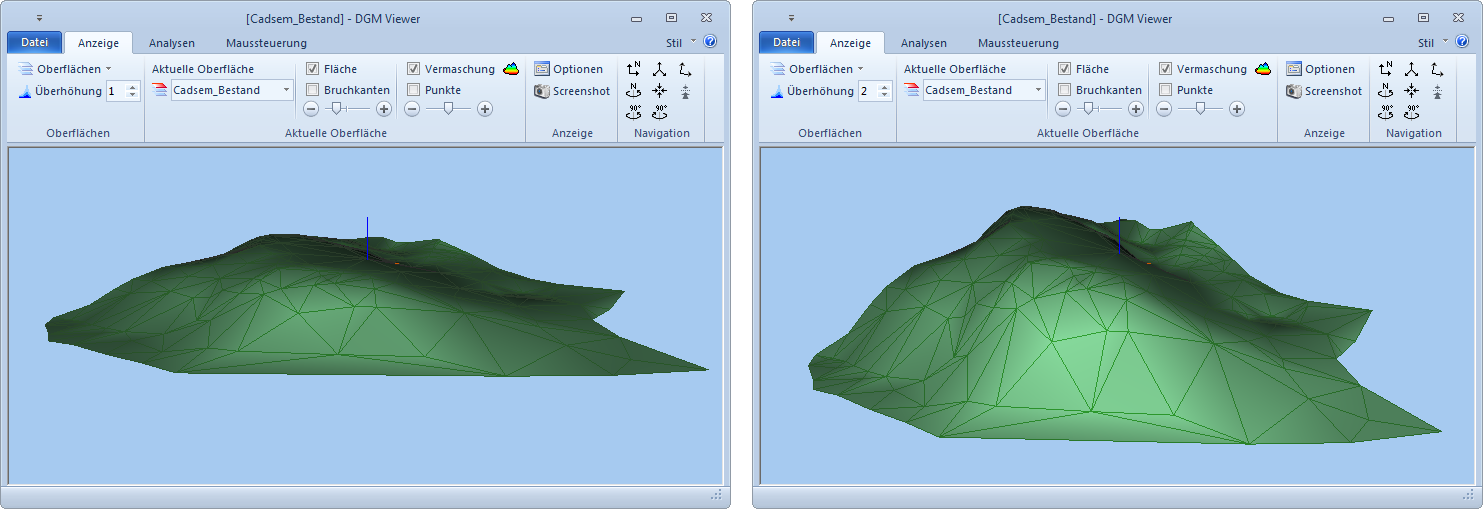

Der Überhöhungsfaktor lässt sich durch Eingabe einer Ganzzahl beliebig und durch Betätigung der Pfeiltasten jeweils um den Wert 1 verändern. Durch die Darstellung einer Überhöhung lassen sich die Erhebungsänderungen v. a. bei flachen Geländeoberflächen besser darstellen.


Überhöhungsfaktor 1 (Standard)

Überhöhungsfaktor 2
