Innerhalb dieser Gruppe befinden sich Funktionen für die Steuerung der Darstellung einzelner Oberflächenbestandteile. Sie haben dabei die Möglichkeit die aktuelle Fläche auszuwählen und für diese Auswahl jeweils die Darstellung von Fläche, Vermaschung, Bruchkanten, Punkten sowie dem Farbverlauf zu steuern.

Über die Auswahlliste wird die aktuelle Oberfläche definiert. Für die aktuelle Oberfläche werden jeweils die Funktionen für die Darstellung sowie die Analyse angewendet.



Fläche



Der DGM-Viewer bietet die Möglichkeit, die Flächen unabhängig von ihren Kanten, welche separat als Vermaschung darstellbar sind, anzuzeigen.

Die Darstellung der Flächen erfolgt stets in einer leicht abgerundeten Form.


Vermaschung

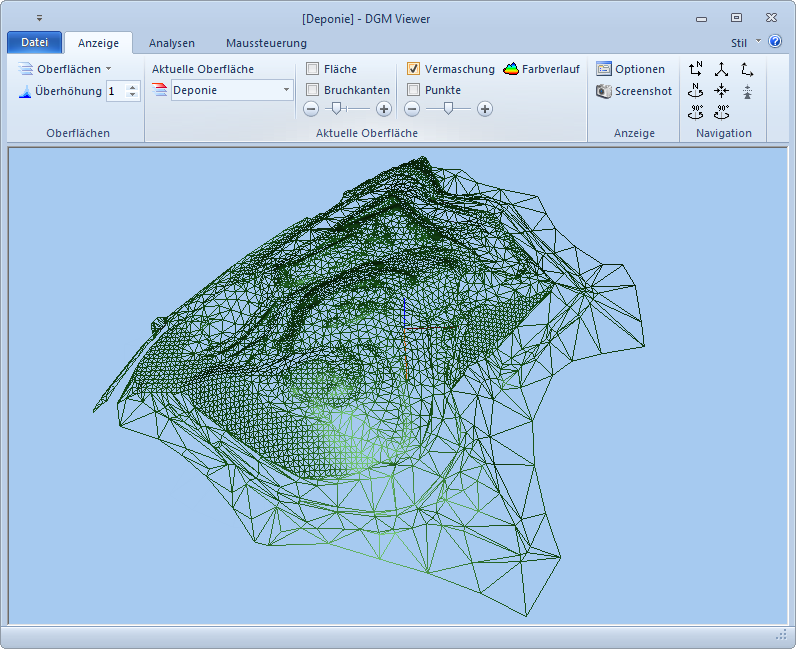

Die Dreiecksseiten der Vermaschung sind als separates Objekt vorhanden und mildern in Kombination mit den Flächen, deren diffuse Darstellung ab. Es werden immer harte Kanten dargestellt, d. h. die Linien werden nicht zu Bögen abgerundet.


Bruchkanten



Die Darstellung von Bruchkanten ist v. a. zur Überprüfung von Konstruktionen sinnvoll, da diese zumeist nicht ohne Bruchkanten realisierbar sind.

Die dargestellte Breite der Bruchkanten lässt sich mit Hilfe eines Schiebereglers oder der +/- Schalter innerhalb eines festgelegten Spektrums stufenlos verändern.

Punkte


Punkte werden als kugelähnliche Körper dargestellt, deren Größe sich mit Hilfe eines Schiebereglers oder der +/- Schalter innerhalb eines festgelegten Spektrums stufenlos verändern lassen. Die Anzeige von Punkten kann auch im 3D-Modus des Viewers sehr nützlich sein, um z. B. zu beurteilen, ob eine als geradlinig angenommene Bruchkante nur aus zwei oder aus mehreren Punkten besteht.


Farbverlauf

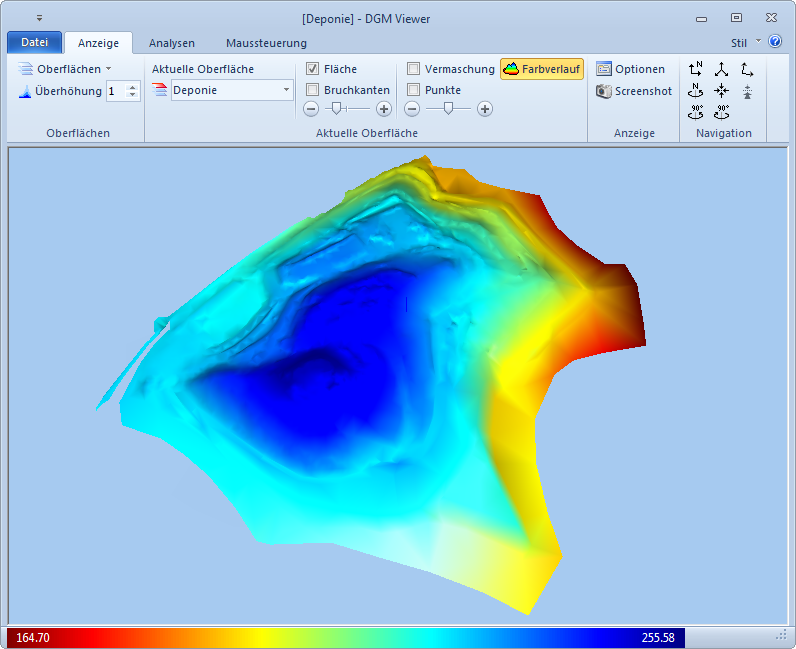

Mit einem Farbverlauf werden die Höhenbereiche in einem Regenbogen Verlauf eingefärbt und visualisiert. Im unteren Bereich des Viewers wird die zugehörige Farbskala angezeigt. Befinden sich mehrere Oberflächendefinitionen im Viewer, so ermittelt sich der darzustellende Höhenbereich aus minimalem und maximalem Höhenwert aller Flächen.
