Für die aktuelle Oberfläche kann die Simulation eines Niederschlagsereignisses ausgeführt werden. Die Simulation wird durch die Schaltfläche Start berechnet und ausgeführt. Beendet wird die Simulation mit der Schaltfläche Stop.


Für diese Analyse gelten einzelne Parameter als Grundlage für die Berechnung. Diese Parameter werden innerhalb der Optionen des Viewers, im Menüpunkt Regen, definiert.



Maximale Anzahl Regentropfen



Dieser Wert steuert die Gesamtanzahl der für die Simulation anzuzeigenden Objekte

Anzahl Regentropfen in Bewegung

Der Wert steuert die sich in Abhängigkeit der Gesamtanzahl in Bewegung befindlichen Objekte

Material fallender Regentropfen

Steuerung der Anzeige von fallenden Tropfen

Linien anzeigen

Anzeige von Tropflinien für einzelne Tropfen

Linienbreite

Steuerung der Linienbreite der Tropflinien

Material fließende Regentropfen

Steuerung der Anzeige von fließenden, sich in Bewegung befindlichen Tropfen auf dem Oberflächenmodell

Material stehende Regentropfen

Steuerung der Anzeige von ruhenden Tropfen auf dem Oberflächenmodell

Default Größe Regentropfen

Vorgabegröße für die Darstellung eines Regentropfens



Erweitert

Zusätzliche Einstellmöglichkeiten für die Analyseobjekte

        Haftreibungskonstante

Physikalischer Wert, welcher das Verhalten der Haftung von Tropfen auf dem Oberflächenmodell steuert

        Gleitreibungskonstante

Physikalischer Wert, welcher das Gleitverhalten von Tropfen auf dem Oberflächenmodell steuert

        Regentropfen versickern

Bei aktivierter Option werden Tropfen innerhalb eines festgelegten Zeitintervalls aus der Simulation entfernt und als neue Regenobjekte initialisiert. Bei deaktivierter Option kommt es folglich zum Stillstand der Simulation innerhalb eines bestimmten Zeitintervalls.

        Zeit versickern

Versickerungszeit in Sekunden, nach welcher die Tropfen aus der Simulation entfernt werden

        Wolkenhöhe

Abstand der Regenwolke zum höchsten Geländepunkt

        Wolkengröße

Minimale, vertikale Ausdehnung der Wolke

        Faktor Wolkengröße

Faktor zur Berechnung der vertikalen Ausdehnung der Wolke über die Geländehöhe

        Größe Anpassung

Größe für die Anpassung des Simulationsmaßstabes, wenn die Option Anpassen aktiv gesetzt ist. Das Modell wird dabei auf diesen Bezugswert skaliert.

        Energieverlust

Abbau der kinetischen Energie eines Tropfens beim Wechsel zwischen Dreiecksflächen

Material Ebene

Farbe für die Darstellung der Höhenebene

Hintergrund

Hintergrundfarbe des Viewers

Höhen einfärben

Option für das Einfärben von Viewer-Objekten gemäß den vorhandenen Höhenwerten

Hinweis: Alle Änderungen der Parameter werden zeitgleich im DGM-Viewer umgesetzt. Dadurch ist eine Feineinstellung zur Laufzeit möglich.

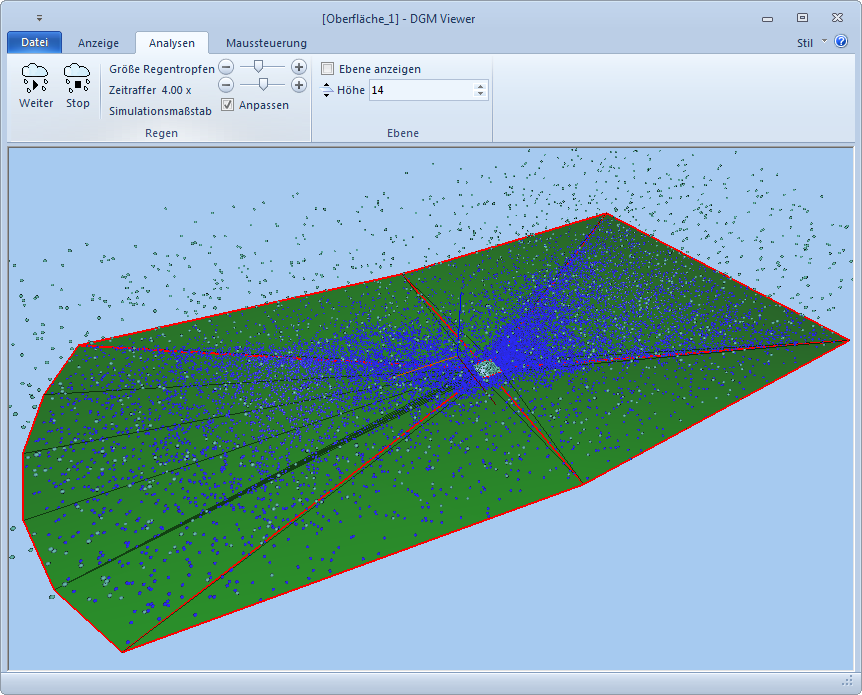

Beispiel für eine Niederschlags-Simulation im Viewer
