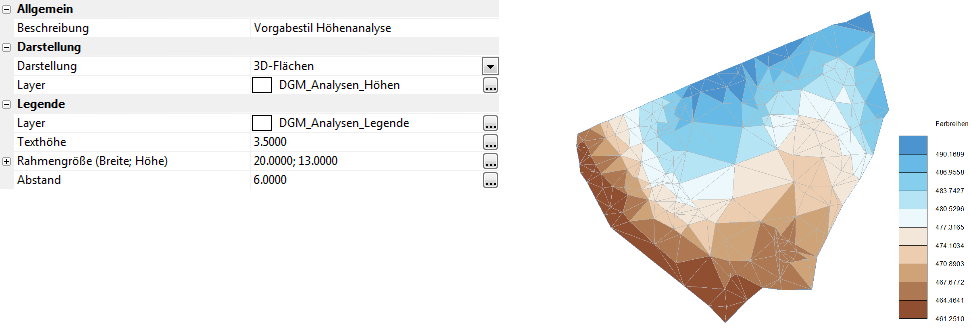

Mit der Funktion Höhenschichten färben Sie ein DGM entsprechend der zuvor definierten Höhenschichten ein. Die farbige Höhendarstellung bietet gegenüber dem Isolinienverlauf eine direkt sichtbare Höheninformation der Fläche. Für die Darstellung stehen die Modelle Isolinienplan, 3D-Flächen und 2D-Solids zur Verfügung. Die ausgewählte Darstellungsform innerhalb der Optionen wird als Vorgabe im Dialogfeld der Höhenschichtenanalyse angezeigt.

Die Ausgabe des Ergebnisses der Analyse erfolgt separat auf einem Layer. Die endgültige Layerbezeichnung innerhalb der Zeichnung setzt sich dabei aus dem Oberflächennamen, dem Analysenamen sowie dem Vorgabelayer, getrennt durch ein $ Zeichen, zusammen.

Bsp: $acl$Oberfläche_1$Höhenschichten_1$_DGM_Analysen_Höhen

Die Ergebnisse der Analyse können optional innerhalb einer Legende dargestellt werden. Für die Ausgabe der Legende stehen verschiedene Parameter für deren Konfiguration zur Verfügung. Die Legende wird dabei ebenfalls auf einem eigenen Layer innerhalb der Zeichnung erstellt. Für die Generierung des Layernamens gilt das gleiche Prinzip wie für die Erstellung des Darstellungslayers. Für die Texte der Legende können der Textstil, die Texthöhe sowie der Abstand von der Grafik der Legende festgelegt werden.

Als Optionen für die Grafik einer Legende lassen sich die Rahmengrößen in Bezug auf Breite und Höhe in Zeichnungseinheiten definieren.
