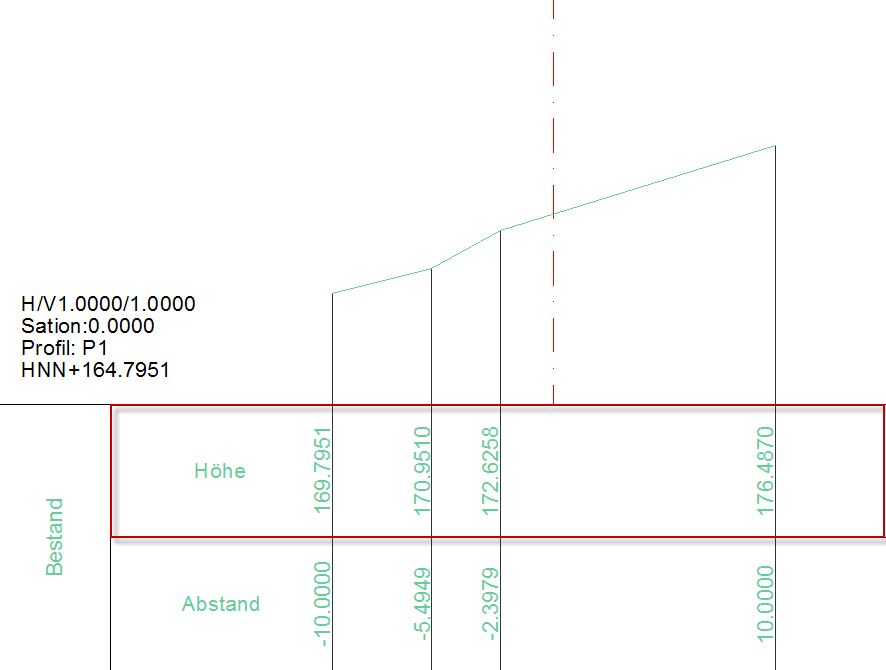

Die Geländehöhen der jeweiligen Stationierungslinie werden als Beschriftung in einer Tabellenzeile dargestellt. Für die Anordnung und Ausrichtung der Tabellenzeile stehen verschiedene Optionen zur Verfügung. Bei mehreren Geländen (Horizonten) erfolgt die Ausgabe der Geländehöhen des gewählten Basisgeländes und aller weiteren Horizonte in der angegebenen Reihenfolge mit jeweils einer neuen Beschriftungszeile.

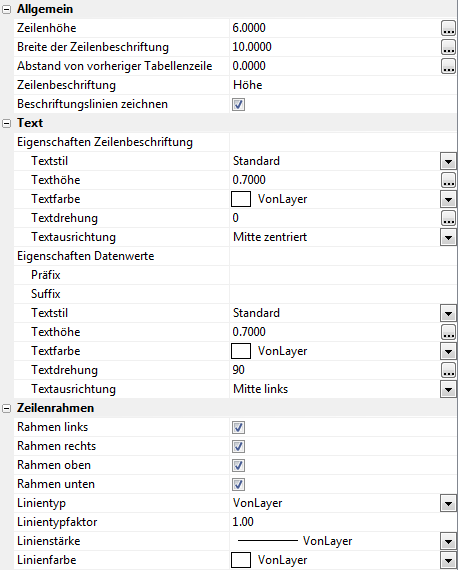

Für die Ausgabe der Geländehöhen lassen sich Allgemein folgende Einstellungen für die Beschriftung der Zeilenköpfe vornehmen:


  • Zeilenhöhe – Diese Option legt die Zeilenhöhe in Zeichnungseinheiten fest.
  • Breite der Zeilenbeschriftung – Wert in Zeichnungseinheiten für die Breite des Zeilenkopfes.
  • Abstand von vorheriger Tabellenzeile – Abstandswert in Zeichnungseinheiten, welcher über die Tabellenzeile Geländehöhe gesetzt wird.
  • Zeilenbeschriftung – Text für die Bezeichnung des Tabellenkopfes.
  • Beschriftungslinien zeichnen – Optionale Ausgabe der Beschriftungslinien innerhalb der Tabellenzeile zu jedem Höhenwert.


Für die Geländehöhen können die Eigenschaften für den Textstil, Texthöhe, Textfarbe, Textdrehung und die Textausrichtung, getrennt für den Zeilenkopf und die Datenwerte, definiert werden. Die Tabellenzeile selbst kann mit einem Rahmen umgrenzt werden, wofür die Eigenschaften der Rahmenelemente als Optionen definierbar sind.
