Querprofile erzeugen die Profile zu einer oder mehreren DGM-Flächen in Abhängigkeit einer definierten Stationierung entlang der Schnittachse.

Für die Querprofile lassen sich folgende Einstellungen vornehmen und als Stil abspeichern:


  • Layer – Legt die zusätzliche Bezeichnung (Suffix) des jeweiligen Elementes im Layernamen fest. Die Erstellung der Layer erfolgt generisch.


Achtung: Für alle Layer-Zuweisungen eines Stils gilt folgende Regel:

Der Layer wird ausschließlich mit Hilfe der zentralen Layersteuerung festgelegt. Da die Layer-Bezeichnungen für mehrere, in einer Zeichnung vorhandene Oberflächen jedoch unterschieden werden müssen, wird der tatsächlich verwendete Layer für Querprofile einer Gruppe automatisch aus einem Präfix, dem Namen der jeweiligen Oberfläche und dem im Stil definierten Layer als Suffix zusammengesetzt. Die Layer-Eigenschaften (Farbe, Linientyp…) bleiben hierbei wie in der zentralen Layer-Steuerdatei definiert.

Beispiel:

Oberfläche

Layer Geländelinie

Automatisch erzeugter Layername

Bestand

DGM_Querprofil_Geländelinien

$ss$Querprofilgruppe_1$Bestand$_DGM_Querprofil_Geländelinien

Zur Abgrenzung wird dem Oberflächennamen ein Dollar-Zeichen $ vor- und nachgestellt.


Die Tabellendefinition enthält Optionen für Vorgabewerte der Skalierung. Bei einem Querprofil werden grundsätzlich nur die Geländehöhen und die jeweiligen Abstände dieser Punkte von der Schnittachse entsprechend der definierten Stationierung dargestellt. Die Ausgabe der Oberflächenbezeichnung im Bereich der Tabellenzeilen ist ebenfalls optional möglich.


  • Skalierung horizontal – Vorgabewert für den Skalierfaktor, um welchen die Werte im Profil in X-Richtung modifiziert werden.
  • Skalierung vertikal – Vorgabewert für den Skalierfaktor, um welchen die Werte im Profil in Y-Richtung modifiziert werden.
  • Geländename anzeigen – Darstellung der Oberflächenbezeichnung an jedem Profil im Bereich der Tabellenzeilen.

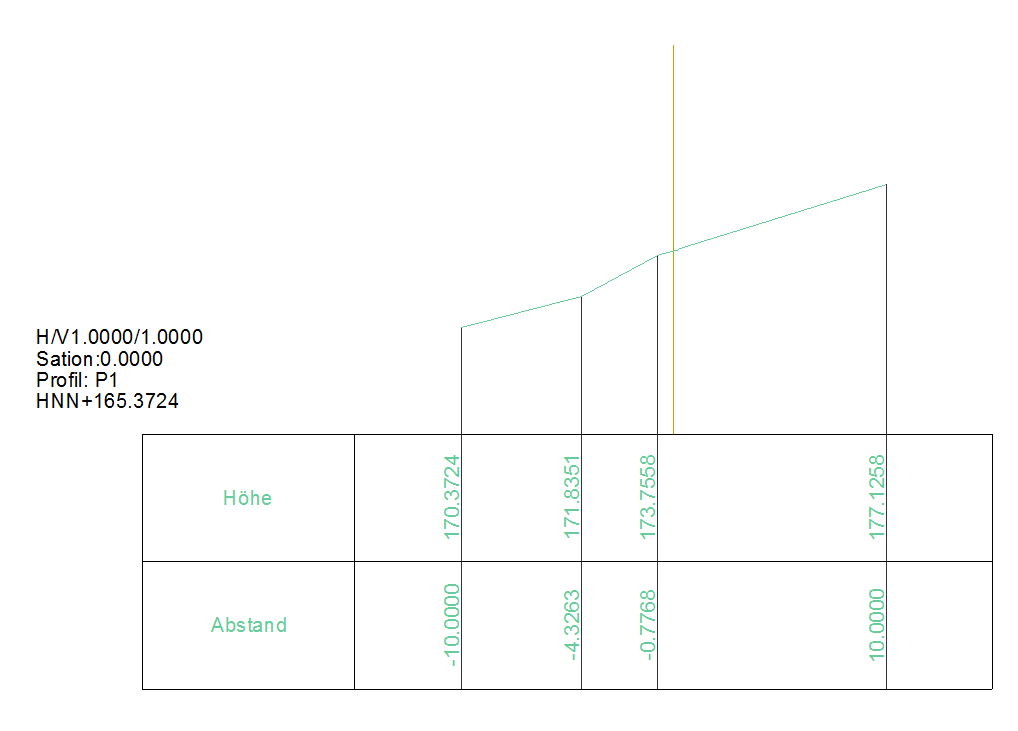

Darstellung eines Querprofiles mit deaktivierter Option Geländename



Darstellung eines Querprofiles mit aktivierter Option Geländename
  • Horizontaler Abstand – Dieser Wert legt den horizontalen Abstand zwischen den Querprofilen in Zeichnungseinheiten fest.
  • Vertikaler Abstand – Dieser Wert legt den vertikalen Abstand zwischen den Querprofilen in Zeichnungseinheiten fest.
  • Ausrichtung vom Basispunkt – In Abhängigkeit vom ausgewählten Einfügepunkt werden die Profile gemäß der ausgewählten Option gezeichnet.
