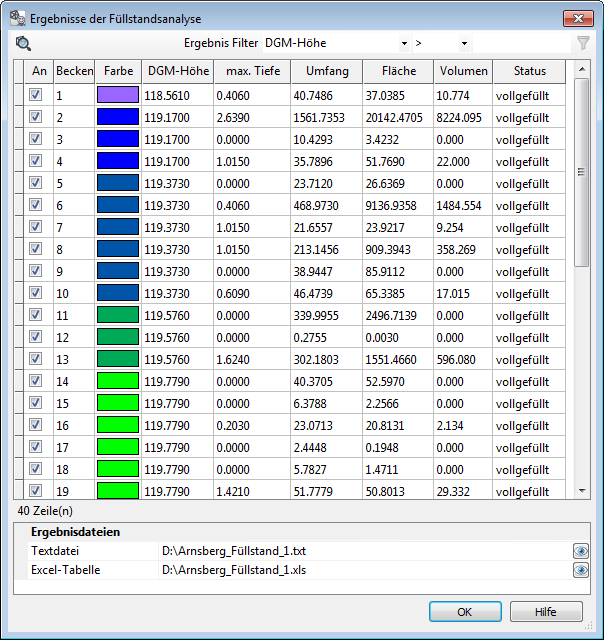

Der Ergebnisdialog erscheint je nach Komplexität der Berechnung unmittelbar, nachdem der Hauptdialog mit OK bestätigt wurde. Der obere Teil des Ergebnisdialoges enthält das Ergebnis der Analyse unter Angabe der Beckennummer, der Farbe, des DGM-Höhenbereiches, der max. Tiefe, des Umfangs, der 2D-Fläche, des Volumens sowie dem Füllstatus. Einzelne Becken können für die Darstellung an- oder ausgeschaltet werden. Ein einzelnes oder mehrere ausgewählte Becken im Dialogfeld werden automatisch in der Zeichnung hervorgehoben dargestellt. Ausgewählte Elemente können zusätzlich über das Kontextmenü der rechten Maustaste in der Zeichnung gezoomt sowie an- oder ausgeschaltet werden.

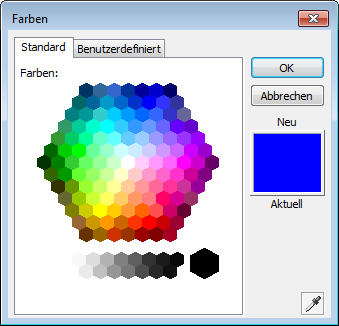

Der Farbwert eines Beckens lässt sich durch Doppelklick über die Ergebnisleiste nach der Berechnung ändern. Bei einer Neuberechnung der Analyse auf Grund von Änderungen einzelner Parameter werden manuell geänderte Farbwerte automatisch zurückgesetzt.

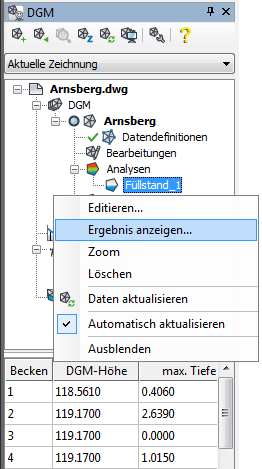

Der Ergebnisdialog lässt sich jederzeit aus dem Kontextmenü der Analyse aus dem Projektbrowser aufrufen.

Die tabellarische Auflistung der Analyseergebnisse erfolgt zusätzlich im unteren Teil des Projektbrowsers, nachdem die jeweils definierte Analyse im Projektbrowser ausgewählt wurde.
