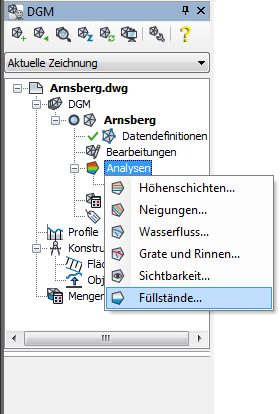

Alle Optionen für die Konfiguration und Ausgabe der Analyse Füllstände Becken Analyse befinden sich im Dialog Füllstände, welche über das Kontextmenü unter Analysen geöffnet wird. Im Dialogfeld stehen die Optionen tabellarisch zur Verfügung. Jede Analyse erhält eine Bezeichnung, die automatisch vom Programm vorgegeben wird und benutzerdefiniert geändert werden kann. Die Darstellung in der Zeichnung ist abhängig vom ausgewählten Darstellungsstil. Analysen können optional automatisch aktualisiert werden, wobei Änderungen an der Geländeoberfläche direkt nachgeführt werden, was aber bei großen Geländemodellen Rechenzeit beanspruchen kann. Für die Füllstand Analyse stehen zwei Verfahren zur Auswahl. Dabei kann entweder die gesamte Oberfläche oder ein begrenzter Bereich in Form einer geschlossenen Polylinie gewählt werden.

Als Vorgabewerte für die Analyse werden die Min. und Max. Geländehöhen ermittelt und vom Programm automatisch vordefiniert. Die Werte für Min. DGM Höhe und Max. DGM Höhe können benutzerdefiniert geändert werden.

Für die Analyse selbst ergibt sich als Vorgabe ein automatisches Berechnungsintervall durch Subtraktion der Min. DGM Höhe von der Max. DGM Höhe geteilt durch 1000. Auch dieser Wert kann benutzerspezifisch angepasst werden.

Für die Auswertung und die damit verbundene grafische Darstellung stehen 5 Kriterien zur Verfügung:


  • Höhe - Die Darstellung und Einfärbung der Berechnungsergebnisse erfolgt an Hand der DGM Geländehöhen.
  • Tiefe - Die Darstellung und Einfärbung der Berechnungsergebnisse erfolgt an Hand der Beckentiefen.
  • Umfang - Die Darstellung und Einfärbung der Berechnungsergebnisse erfolgt an Hand des jeweiligen Beckenumfangs.
  • Fläche - Die Darstellung und Einfärbung der Berechnungsergebnisse erfolgt an Hand der Beckenflächen.
  • Volumen - Die Darstellung und Einfärbung der Berechnungsergebnisse erfolgt an Hand der einzelnen Beckenvolumina.

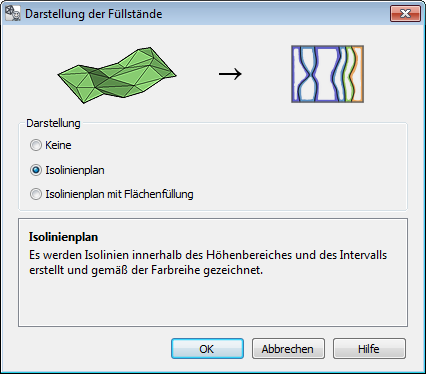

Die Darstellung der Becken kann als Keine, Isolinienplan oder Isolinienplan mit Flächenfüllung erfolgen. Die Darstellung der grafischen Ergebnisse erfolgt als zusammengefasster Block.

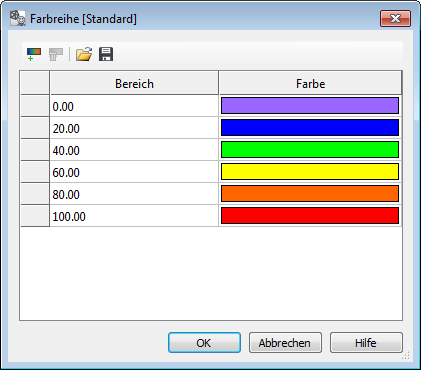

Die Farbreihe beinhaltet ein Farbschema, welches zum Einfärben der Darstellungselemente verwendet wird. Zusätzlich zur Standard-Farbreihe, welche den Regenbogenfarben entspricht, besteht die Möglichkeit der Auswahl weiterer Farbschemen.

Eine Farbreihe definiert sich über Prozentwerte zwischen 0 und 100. Dabei werden den einzelnen Bereichen Farbwerte zugewiesen. Aus dem niedrigsten und maximalen Höhenwert ermittelt sich das Höhenspektrum, wofür die Aufteilung mit der Option Füllhöhen Intervall festgelegt wird. Den minimalen als auch den maximalen Höhenwert können Sie mit den Optionen für die minimale und maximale Füllhöhe beeinflussen. Die zwischenliegenden Farbwerte des Höhenspektrums werden gemäß dem Intervall geradlinig interpoliert.


Prozentuale Farbreihen werden in einer Datei als Farbtabelle mit der Erweiterung *.clr gespeichert. Sie können mit den Funktionen im Dialogfeld eigene Bereiche erstellen, bearbeiten und löschen.

Für jede Analyse lassen sich die Ergebnisse in eine Excel-Tabelle oder ASCII-Datei exportieren. Der Speicherpfad dieser Daten entspricht immer dem Speicherort der Zeichnung.

Für die zusätzliche Erläuterung der Analyse besteht optional die Möglichkeit, eine Legende zu erstellen. Bei aktivierter Option müssen Sie den Einfügepunkt für die Legende vor der Erstellung der Analyse in der Zeichnung auswählen. Als zusätzliche Option der Legende können die Werte der einzelnen Bereiche sowie ein frei wählbares Suffix für die Werte ausgegeben werden.
