Eine Konstruktionskante kann auch mit CAD-Bordmitteln editiert werden. So gehören z. B. das Verschieben in der Lage oder Höhe sowie das Strecken von Stützpunkten zu den gängigen Operationen, die im Nachhinein u. U. angewendet werden. Das Resultat einer assoziativen Böschungskonstruktion wird daraufhin automatisch aktualisiert.


Beispiel: Strecken eines Stützpunkts

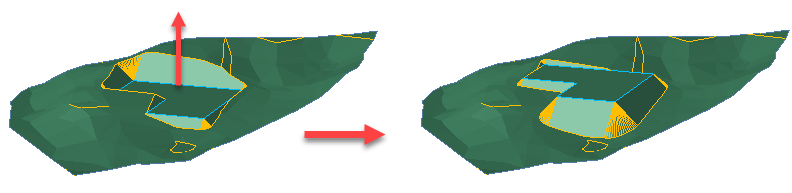

Beispiel: Höhenverschiebung der Konstruktionskante bei erzeugten Oberflächen



Durch das Editieren der Konstruktionskante kann das Resultat einer bereits vorhandenen Böschungskonstruktion möglicherweise nicht mehr erstellt werden, z. B. weil die Böschung über den Rand der Oberfläche hinausgehen würde. Dies kann mehrere Ursachen haben. Daher erscheint eine entsprechende Warnung. Das Resultat der Böschungskonstruktion (Polylinie, Böschungsschraffuren, Flächen) ist dann ungültig, was im Projektmanager durch ein rotes Ausrufungszeichen (!) signalisiert wird. Da keine automatische Aktualisierung erfolgen kann, werden Polylinien, Böschungsschraffuren und die Objekte von Flächen gelöscht.


Beispiel: Verschieben der Konstruktionskante

Enthält das Resultat einer assoziativen Böschungskonstruktion eine oder zwei automatisch erstellte Oberflächen, werden alle diesbezüglichen Objekte ebenfalls in der Zeichnung gelöscht.

Die Flächendefinitionen selbst verbleiben aber in der Zeichnung, solange nicht die Böschungskonstruktion oder die Flächen selbst ganz gelöscht werden. Dies ist im Projektbrowser auch daran zu erkennen, dass das grüne Häkchen vor der Datendefinition fehlt.



Je nach vorgenommener Änderung kann das Resultat durch eine Korrektur der Böschungskante oder durch eine Änderung der Böschungskonstruktion (z. B. steilere Böschungswinkel) möglicherweise wiederhergestellt werden. Die diesbezüglichen Zeichnungsobjekte werden dann wieder generiert und die verbundenen Flächen werden wieder mit Daten gefüllt.


Hinweis: Bitte beachten Sie, dass die Konstruktionskante eine 3D-Polylinie ist. Bei Editieroperationen ist insbesondere die Höhe eines Bezugspunkts zu beachten. Bitte überprüfen Sie daher auch die Lage einer editierten Konstruktionslinie in einer 3D-Ansicht, wenn das Resultat nicht erstellt werden kann.
