DGM-Oberflächen, die durch einen Profilkörper automatisch erstellt wurden, sind mit der zugehörigen Profilachse, der Schnittachse, dem Profilkörper selbst und eventuell mit einer Gradiente assoziativ verbunden. Der Profilkörper ist wiederum von einem Grundgelände abhängig, auf dessen Basis die Böschungen berechnet werden. Ändert sich etwas an diesen Randbedingungen, wird der Profilkörper automatisch erneut ausgeführt und damit werden auch die verbundenen Oberflächen neu erstellt. Die Datendefinition der verbundenen Flächen wird daher durch den Profilkörper und dessen Bedingungen geregelt. Eine manuelle Datendefinition würde dieser Verbindung widersprechen.

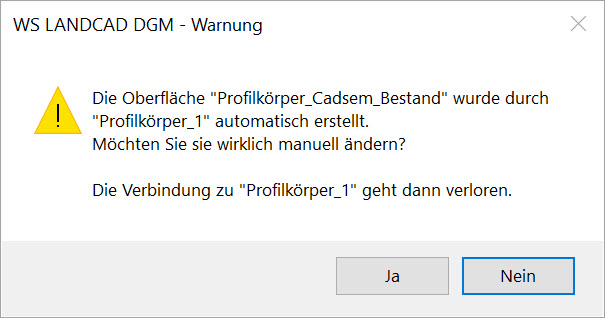

Wird die Datendefinition einer automatisch erstellten Fläche manuell verändert, erscheint daher eine entsprechende Warnmeldung.

Falls die Datendefinition dennoch geändert wird, geht die Verbindung zum zugehörigen Profilkörper verloren. Die Fläche ist dann nicht mehr assoziativ.


Zu den Befehlen, die eine manuelle Datenänderung auslösen, gehören:


  • Datendefinitionen → Daten definieren/editieren → alle Funktionen
  • Datendefinitionen → Daten importieren/exportieren → Import
  • Bearbeitungen → Fläche verschieben


Beim Daten definieren/editieren können natürlich alle Daten eingesehen werden, ohne dass die Verbindung zum Profilkörper beendet wird. Wird die Verbindung einer abhängigen Fläche zum Profilkörper getrennt, erhält der Profilkörper im Projektmanager ein rotes Ausrufungszeichen (!).



Gleichzeitig wird der ursprüngliche Flächenname im Unterdialog Resultat des Profilkörpers automatisch auf die nächste freie Nummer hochgezählt, wenn der Flächenname automatisch erzeugt wurde. Je nachdem welche Flächen editiert wurden und wie das Resultat im Dialog des Profilkörpers eingestellt war, kann das den Profilkörper betreffen, die Einrechnung in das Grundgelände oder auch beide Flächen.

Der Profilkörper kann nun erneut ausgeführt und die Flächen damit unter ihrem veränderten Namen neu erstellt werden, falls Sie diese noch benötigen. Je nach weiterer Planung können die Parameter und/oder das Resultat auch geändert oder der Profilkörper ganz gelöscht werden.
