Beschriftungslinien werden für die Kennzeichnung von Maßtexten zwischen Geländeverlauf und Zahlenwerten in Tabellenzeilen verwendet, um eine bessere Zuordnung zu gewährleisten. Die Ausgabe der Beschriftungslinien erfolgt an den Stationierungslinien.

Für die Beschriftungslinien lassen sich Allgemein folgende Einstellungen vornehmen:


  • Beschriftungslinien zeichnen – Diese Option legt generell fest, ob Beschriftungslinien dargestellt werden oder nicht.
  • Beschriftungslinien an zusätzlichen Horizonten – Bei gemeinsamer Darstellung von mehreren Geländeverläufen in einem Schnitt können diese zusätzlich mit Beschriftungslinien dargestellt werden.
  • Beschriftungslinien nur oberhalb des Basisgeländes – Bei mehreren Horizonten werden die Basislinien für die zusätzlichen Horizonte nur oberhalb des Basisgeländes dargestellt, was die Lesbarkeit und Darstellung verbessert.


Für die Beschriftungslinien können die Eigenschaften für die Linienstärke, den Linientyp und die Linienfarbe definiert werden. Die automatische Freistellung bei Textüberlappungen korrigiert die Darstellung der Beschriftungstexte innerhalb der Tabellenzeilen.

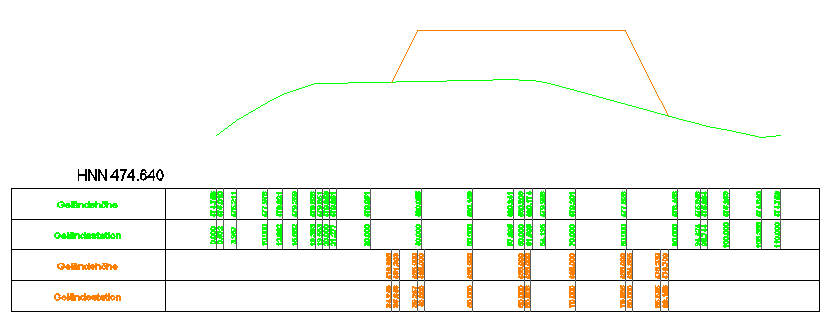

Beschriftungslinien deaktiviert

Beschriftungslinien an zusätzlichem Horizont
