Längsprofile erzeugen das Profil entlang einer konvertierten oder gezeichneten Schnittachse zu einer oder mehreren DGM-Flächen in Abhängigkeit einer definierten Stationierung.

Für die Längsprofile lassen sich folgende Einstellungen vornehmen und als Stil abspeichern:


  • Layer – Legt die zusätzliche Bezeichnung (Suffix) des jeweiligen Elementes im Layernamen fest. Die Erstellung der Layer erfolgt generisch.


Achtung: Für alle Layer-Zuweisungen eines Stils gilt folgende Regel:

Der Layer wird ausschließlich mit Hilfe der zentralen Layersteuerung festgelegt. Da die Layer-Bezeichnungen für mehrere, in einer Zeichnung vorhandene Oberflächen jedoch unterschieden werden müssen, wird der tatsächlich verwendete Layer für einen Geländeschnitt automatisch aus einem Präfix, dem Namen der jeweiligen Oberfläche und dem im Stil definierten Layer als Suffix zusammengesetzt. Die Layer-Eigenschaften (Farbe, Linientyp…) bleiben hierbei wie in der zentralen Layer-Steuerdatei definiert.

Beispiel:

Oberfläche

Layer Geländelinie

Automatisch erzeugter Layername

Bestand

DGM_Geländelinien

$ls$Längsprofil_1$Bestand$_DGM_Geländelinien

Zur Abgrenzung wird dem Oberflächennamen ein Dollar-Zeichen $ vor- und nachgestellt.


Die Tabellendefinition enthält Optionen für Vorgabewerte der Skalierung. Bei einem Längsprofil werden grundsätzlich nur die Profilbezeichnung, die Geländehöhen und die jeweiligen Geländestationen entsprechend der definierten Stationierung dargestellt. Die Ausgabe der Oberflächenbezeichnung im Bereich der Tabellenzeilen ist ebenfalls optional möglich.




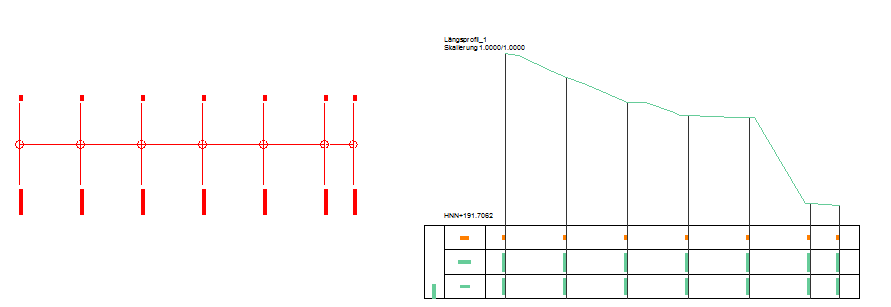

Stationierung entlang Schnittachse

Schnitt mit Beschriftungszeilen gemäß Stationierung
