Die Analyse von Füllflächen (Becken) erfolgt immer auf der aktuellen Oberfläche und wird durch Aktivieren der Option Becken anzeigen ausgeführt. Alle Füllflächen werden automatisch berechnet und die Ergebnisse in der Auswahlliste angezeigt. Als Vorgabe werden im Ergebnis alle berechneten Becken angezeigt.

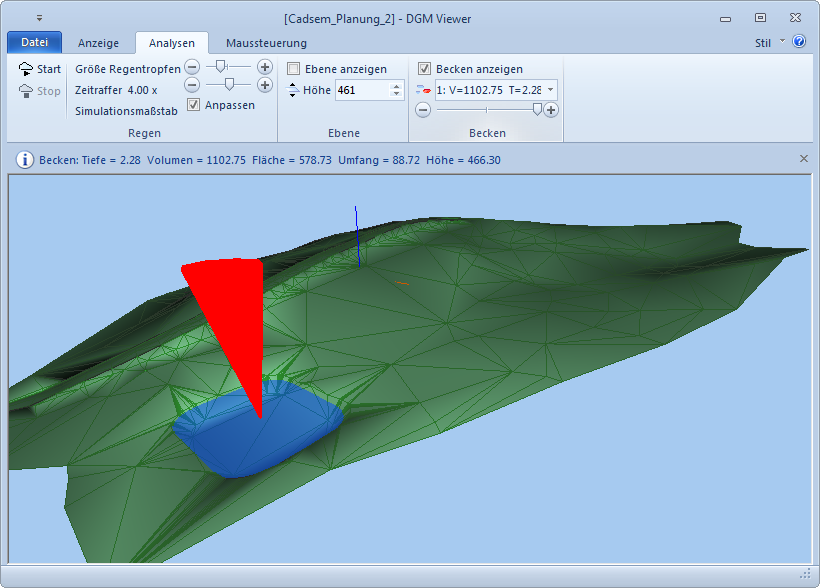

Die Position eines einzeln ausgewählten Beckens wird durch einen roten, temporären Pfeil auf der Oberfläche markiert. Zusätzlich werden das Volumen sowie die Tiefe für das ausgewählte Becken in der Auswahlliste angezeigt.


Zusätzliche Informationen über die Fläche und den Umfang sowie die Geländehöhe des ausgewählten Beckens werden unterhalb der Multifunktionsleiste des Viewers eingeblendet.


Für ein Einzelbecken können alle Zwischenwerte von 0-100% der Füllung stufenlos angezeigt werden. Dafür steht der Schieberegler unterhalb der Auswahlliste zur Verfügung. Nach links verkleinern sich die Füllwerte und alle zugehörigen Eigenschaftswerte. Nach rechts vergrößert sich die Füllung des Beckens. Das entsprechend ausgewählte Teilergebnis wird grafisch im Viewer zeitgleich angezeigt.




In den Optionen des Viewers sind nachfolgende Voreinstellungen enthalten, mit denen die Darstellung der Becken Simulation beeinflusst werden kann.


  • Farbe – Steuerung der Beckenfarbe bzw. Füllung
  • Transparenz – Steuerung der Deckkraft einzelner Beckenflächen

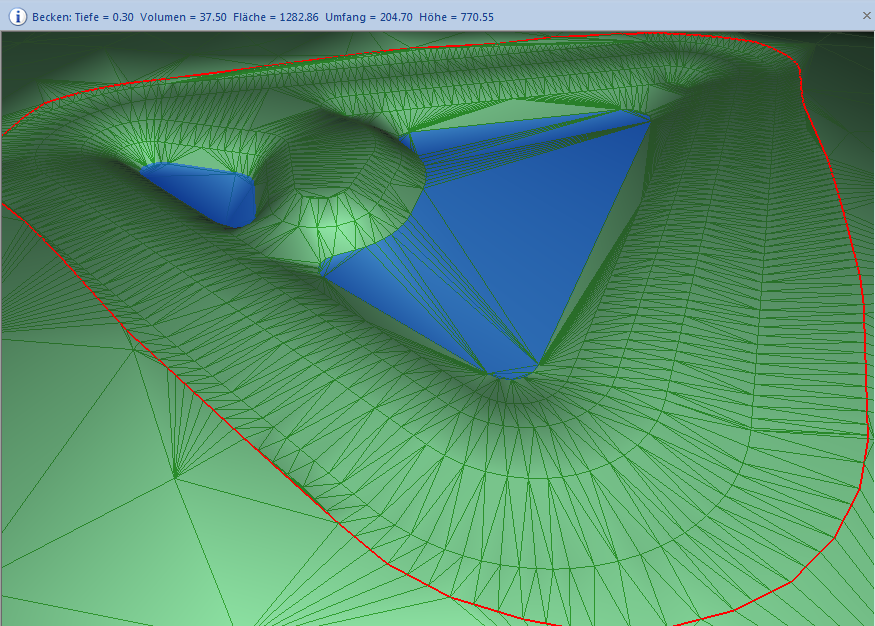

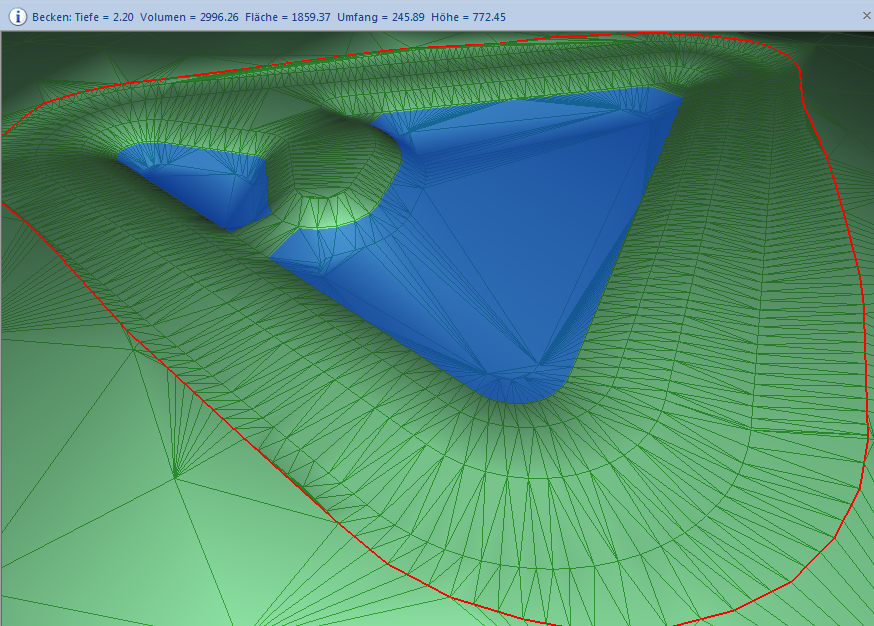

Selektion eines Einzelbeckens mit dynamischer Anzeige
