Es kann durch die verschiedensten Umstände erfolgen, dass Sie in Ihrer Zeichnung doppelte oder gar mehrfache Messpunkte erzeugen. Beispielsweise durch das Einfügen von Zeichnungsdaten mit DXFIN oder EINFÜGE(aufgelöst) oder auch durch manuelles Kopieren von Messpunkten mit dem CAD-Befehl KOPIEREN (dies ist zwar erlaubt, vergessen Sie dann aber bitte nicht, die Punktnummer mit DDATTE/DDEDIT ebenso manuell zu ändern).

Bei der normalen Initialisierung der (internen) Messpunkt-Datenbank bzw. beim (internen) Prüfen eines konkreten Messpunktes erfolgt kein automatischer Test auf evtl. vorhandene gleichnamige Messpunkte (Punktnummer) bzw. auf evtl. vorhandene Messpunkte mit gleichen Koordinaten! Dies würde zu viel Zeit in Anspruch nehmen, als dass solch ein Automatismus sinnvoll wäre.

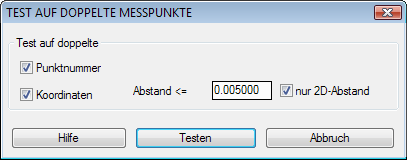

Daher kann eine solche Prüfung mit dieser Funktion vorgenommen werden. Legen Sie bitte fest, welche Art der Prüfung vorgenommen werden soll:
  • Prüfung auf doppelte oder mehrfache Punktnummern
  • Prüfung auf doppelte oder mehrfache Punktkoordinaten


Beide Methoden können unabhängig voneinander und parallel genutzt werden.

Wenn Sie auch Methode 2 (Punkt-Koordinaten) wählen, geben Sie noch die Arbeitsparameter für den Koordinaten-Vergleich vor:


  • MINDESTABSTAND - Wird der eingestellte Abstand unterschritten, gelten beide Messpunkte als identisch.
  • 2D- / 3D-MODUS - Ist der Schalter nur 2D-Abstand gesetzt, erfolgt die Abstands-Berechnung zwischen 2 Messpunkten ausschließlich mit den Lage-Koordinaten (X,Y) und ohne Berücksichtigung der Messpunkt-Höhe.

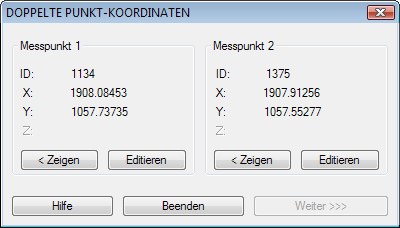

Ist dieser Schalter dagegen nicht gesetzt, erfolgt die Abstandsberechnung mit allen 3 Koordinaten (Lage+Höhe, X,Y,Z) als räumlicher Abstand. Nach Einstellung aller Optionen und Parameter starten Sie die Prüfung. Werden doppelte Messpunkte gefunden, so erscheint eine Dialogbox zur paarweisen Behandlung von 2 gleichen Messpunkten.
