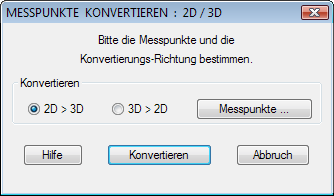

Mit dieser Funktion können Sie die zuvor gewählten Messpunkte nach Bedarf von 2D- in 3D-Messpunkte umwandeln und umgekehrt. In der 2D-Darstellung besitzen die Messpunkte in der Zeichnung generell den Z-Wert "0.0". In der 3D-Darstellung dagegen werden die Messpunkte auf ihren tatsächlichen Höhenwert angehoben. Bestimmen Sie die Konvertierungs-Richtung, und wählen Sie dann die zu konvertierenden Messpunkte mit Messpunkte ... aus.

Nachdem die betreffenden Messpunkte gewählt sind, wird der Button Konvertieren aktiv, womit dann die 2D-/3D-Konvertierung gestartet wird.


Wichtig: Unabhängig von der Darstellungsform bleibt der Originalwert der Messpunkt-Höhe aber in den Attributen und den EED-Daten der Messpunkte erhalten; es besteht also keinerlei Gefahr, dass die Messpunkte in der 2D-Darstellung ihre Höheninformationen verlieren! Da der Höhenwert der Messpunkte in der 2D-Darstellung erhalten bleibt, kann mit dem Messpunkt-Objektfang [transparenter Befehl: 'mfp] auch der 3D-Messpunkt verwendet werden.
