Diese Funktion erlaubt die Analyse gewählter CAD-Elemente, um deren Definitions-Punkte als Messpunkte zu erzeugen.

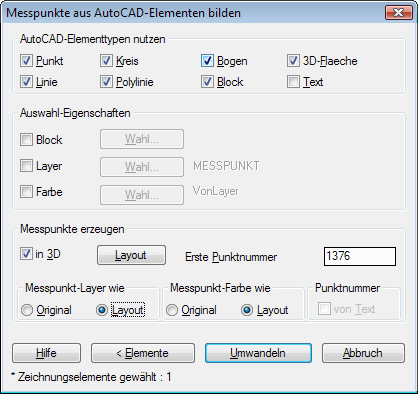

Sie können die Auswahl der zu nutzenden Elemente beschränken, und bei Bedarf den Element-Layer und die Element-Farbe als Auswahl-Kriterium angeben. Falls Sie auch Blockpunkte auswerten lassen wollen, können Sie ebenso einen Blocknamen als Auswahl-Kriterium bestimmen.

Die Messpunkte können sowohl als 2D- (Z=0.0) wie auch als 3D-Messpunkte in der Zeichnung erzeugt werden. Ebenso kann auf die Layout-Definition zugegriffen werden, um das Aussehen und die Struktur der zu generierenden Messpunkte zu steuern.



Folgende CAD-Elemente werden unterstützt:


  • Punkt                Punkt
  • Linie                Anfangs- und Endpunkte
  • Bogen                Zentrums-Punkt
  • Kreis                Zentrums-Punkt
  • Polylinie                alle Original-Stützpunkte (auch Polymaschen)
  • Block                Einfüge-Punkt
  • 3D-Fläche                alle 4 Eckpunkte (bzw. nur 3 Eckpunkte, falls 3. und 4. Punkt identisch sind)
  • Text                Texteinfügepunkt (nicht MTEXT !)



Einstellungen:


  • Messpunkt-Nummer - die erste zu nutzende Messpunkt-Nummer kann vorgegeben werden; ab inklusive dieser Punktnummer werden dann alle Messpunkte hochgezählt. Voreingestellt ist die erste freie numerische Punktnummer.
  • Messpunkt-Layer - es kann eingestellt werden, ob ein Messpunkt auf jenem unter LAYOUT definierten Layer oder auf dem Layer des entsprechenden CAD-Elementes erzeugt wird.
  • Messpunkt-Farbe - es kann eingestellt werden, ob ein Messpunkt mit jener unter LAYOUT definierten Farbe oder mit der Farbe des entsprechenden CAD-Elementes erzeugt wird.


Wenn Sie auch Textelemente umwandeln lassen, so besteht zusätzlich die Möglichkeit, den Textwert selbst als Punktnummer zu verwenden; dazu muss der Schalter Punktnummer / von Text gesetzt werden. Dieser ist als Default ausgeschaltet.

Die CAD-Elemente bleiben natürlich unverändert in der Zeichnung bestehen.
